電磁接触器（マグネットコンタクタ）をLoRa無線で遠隔操作する

工場や屋外施設では、照明やポンプ、ファンの電磁接触器（マグネットコンタクタ）を操作するためだけに、往復数十分かけ現場まで足を運んでいるケースは少なくありません。本記事では、制御盤に長距離の通信配線を引くことなく、LoRa無線で電磁接触器の遠隔操作を可能にする接続例を紹介します。

自己保持回路に「Field Magic」の無電圧接点出力を組み込み、現地の押しボタン操作をそのまま残しながら、事務所のPCやタブレットからのON／OFF操作を両立させます。実際の機器を用いた回路と動作の様子をまとめました。

構成のポイント

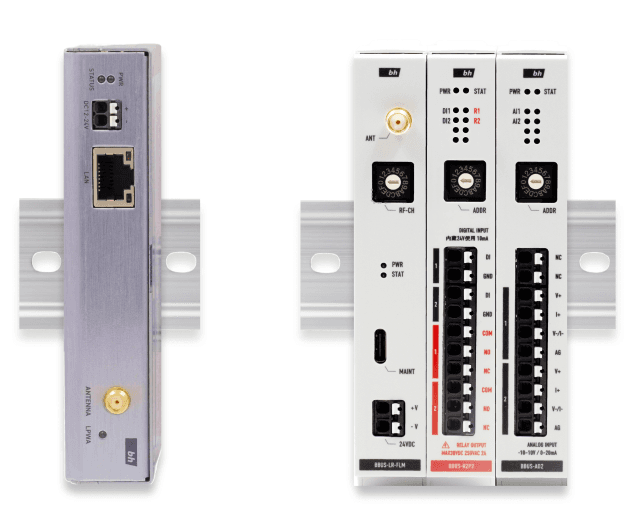

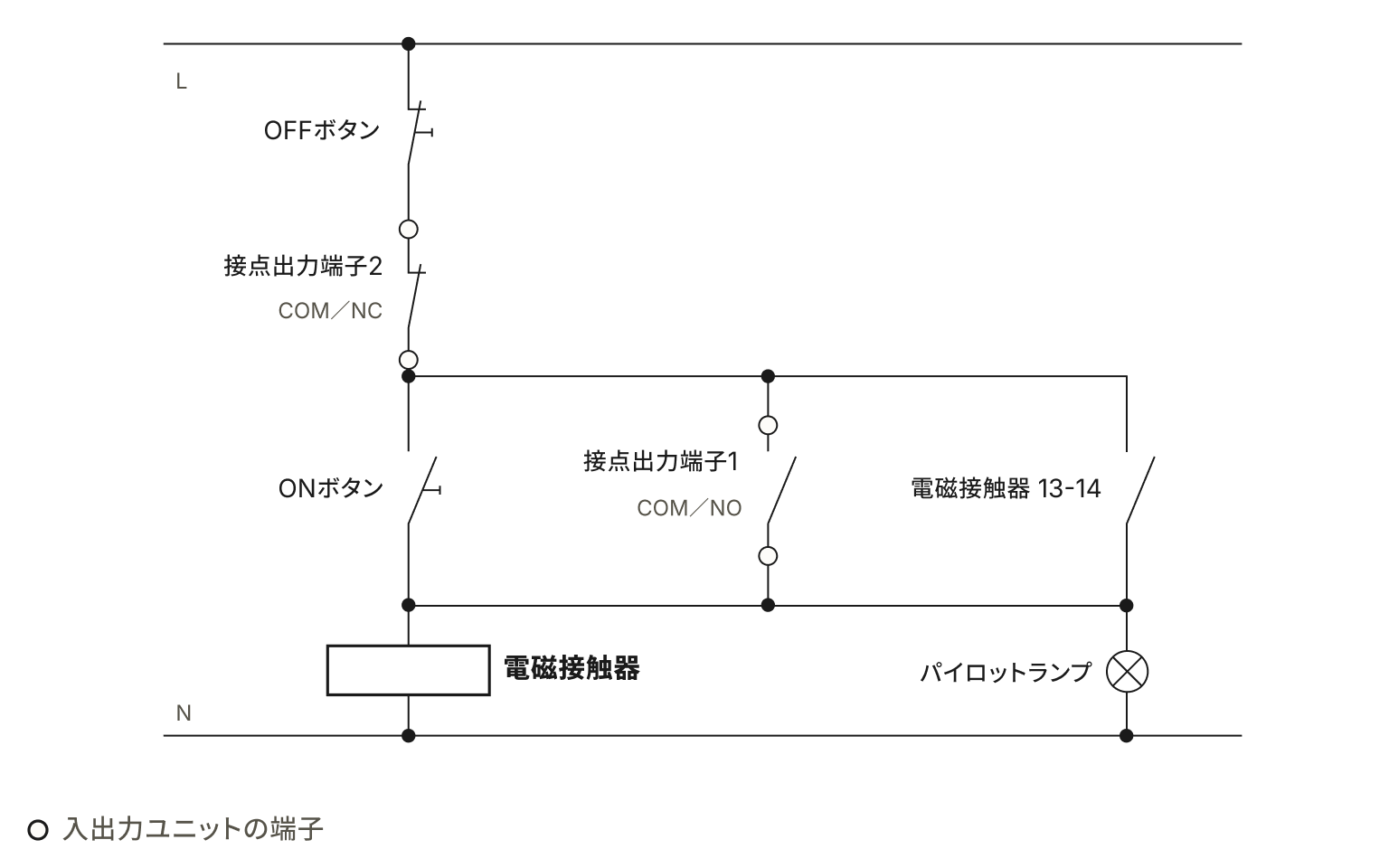

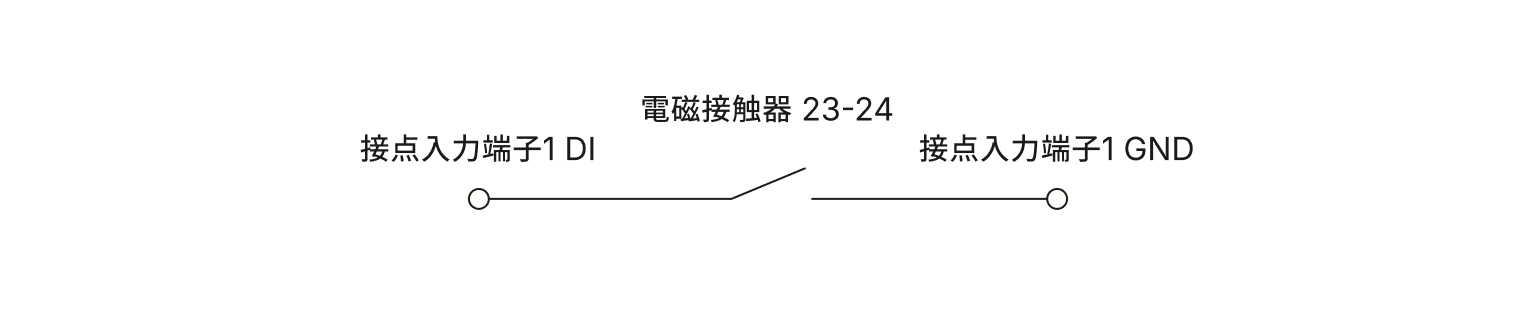

電磁接触器側の回路は、一般的な自己保持回路のまま変更しません。接点入出力ユニットBBUS-R2P2のリレー2点を、既設の押しボタンに対して次のように入れます。

出力1：ONボタンと並列（COM–NO）
短時間だけ閉じてマグネットコイルを励磁し、自己保持がかかって電磁接触器（マグネットコンタクタ）がONになります。ノード設定は「出力ポート制御／操作：ON／時間指定：1秒」です。

出力2：OFFボタンと直列（COM–NC）
短時間だけ開いて自己保持回路を切り、電磁接触器（マグネットコンタクタ）がOFFになります。BBUS-R2P2のリレーはC接点なので、NC端子に配線するだけでb接点として働きます。

電源が落ちたとき
自己保持が解けるため、復電しても勝手に再起動はしません。また、電磁接触器（マグネットコンタクタ）の状態を保っているのは自己保持回路側なので、無線が途切れても電磁接触器の状態は動きません。

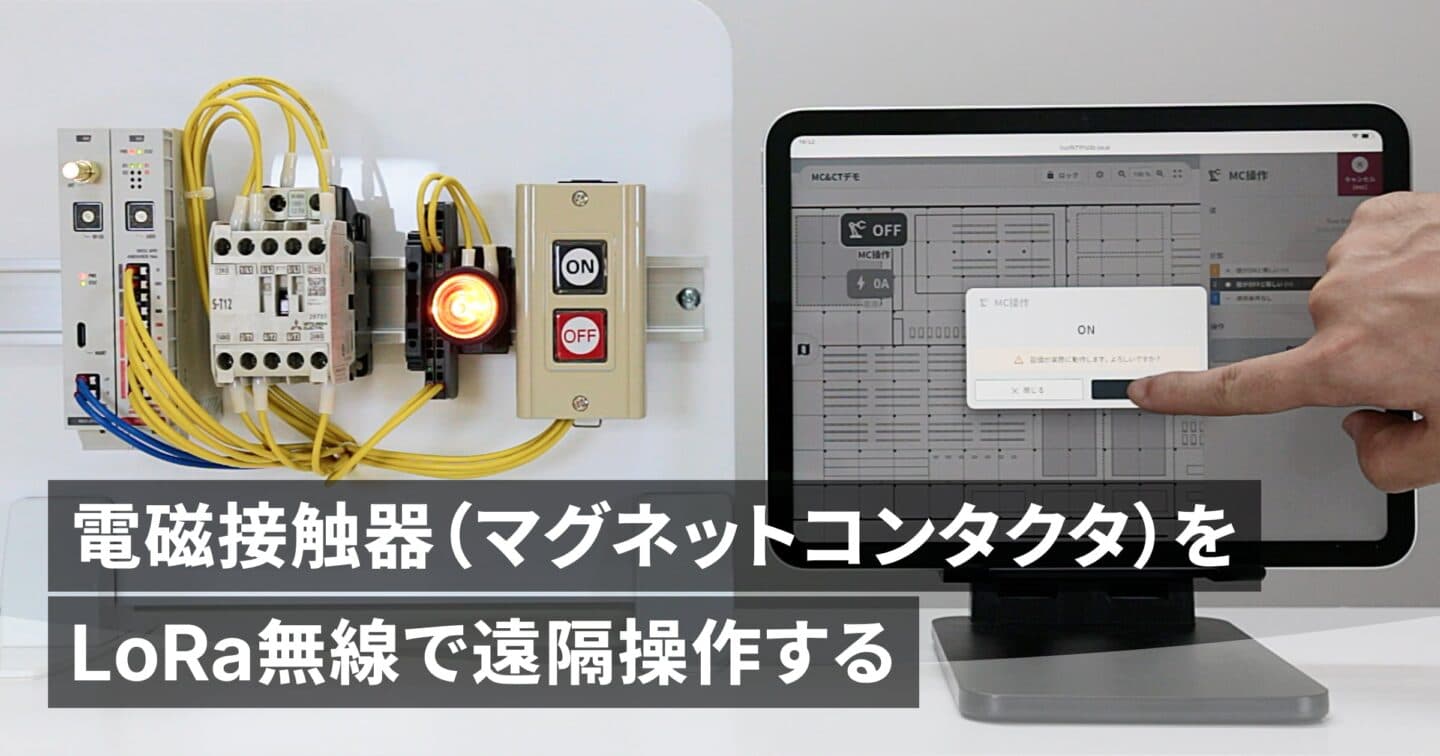

Field Magicの操作画面からのON／OFFと、同じ盤を現地の押しボタンで操作する様子を撮影しました。

本記事の回路は参考例です。実際の結線に必要な端子の対応や盤内工事の手順は、導入レシピ「制御盤を遠隔操作する工事計画と電気工事」をご覧ください。

【導入レシピ】制御盤を遠隔操作する工事計画と電気工事

通信回線が引けない場所でも遠隔化できる：
親機と盤の間はLoRa無線で、LAN配線もインターネット回線も月額費用も要りません※。
現地の操作性を落とさない：
押しボタンは撤去せず、遠隔と現地のどちらからでも入れ切りできます。
Field Magic側の不調が設備に波及しない：
自己保持回路が状態を保つため、子機の再起動や無線断があっても電磁接触器（マグネットコンタクタ）はそのままです。

※ 親機は、操作するPCやスマホと同じ事務所側のLANにつなぎます。配線を引かずに済むのは、親機と盤の間です。

次のような、有線での遠隔化が難しい設備に適しています。

接続先が電磁接触器ではなくリモコンリレーの場合は、リモコンリレーの無線化とスケジュール点灯（導入レシピ）をご覧ください。

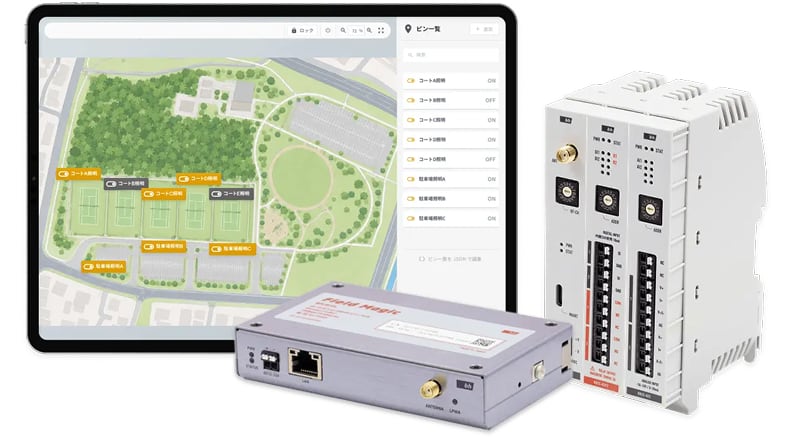

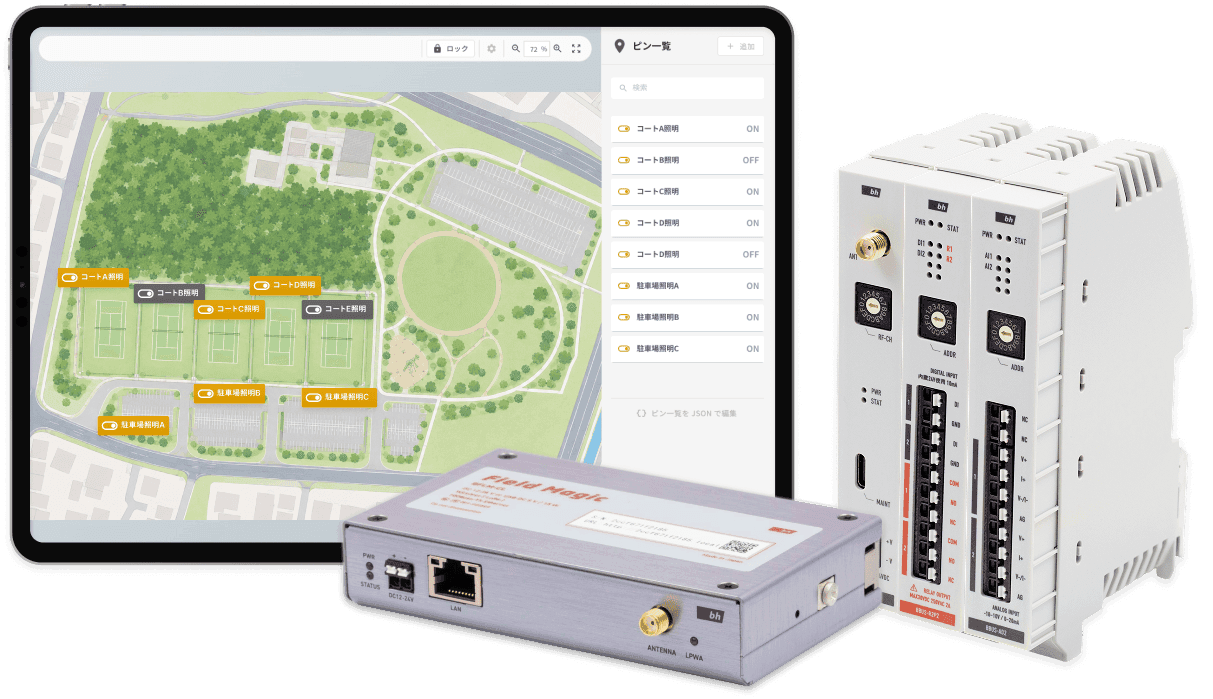

Field Magicは、920MHz帯のLoRa無線で広い敷地に点在する設備を監視・制御するシステムです。買い切りで、クラウドは使わないため、月額の利用料もかかりません。

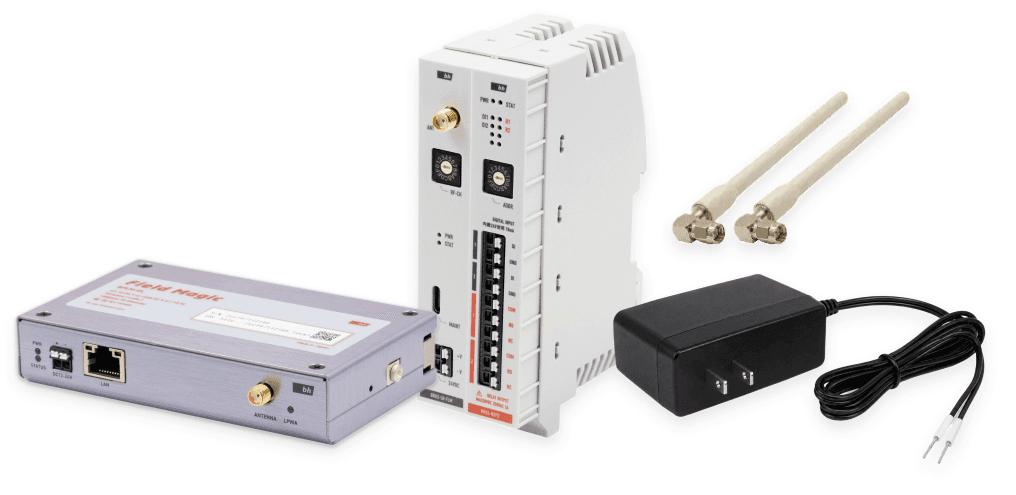

仕様の詳細は製品ページおよびサポートページのユーザーガイドをご覧ください。トライアルキットもご用意しています。
