施設照明の点灯・消灯、人が毎日巡回して行う現場も多いのではないでしょうか。Field Magicなら、照明盤内のリモコンリレーに小さな無線ユニットを後付けするだけで、平日・休日・業務カレンダーに沿って自動で点灯・消灯できます。

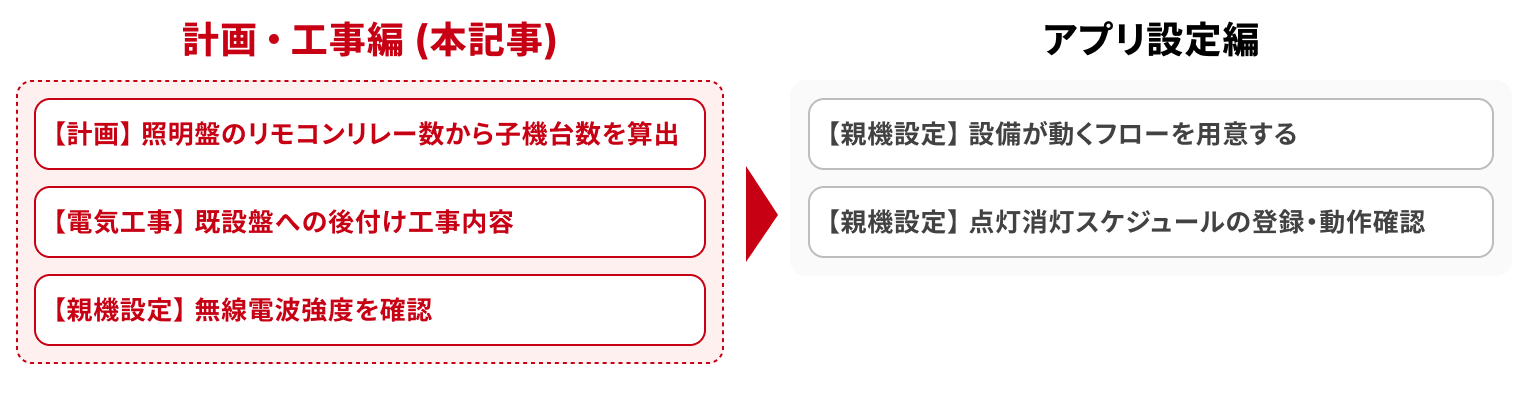

本記事は前後編で、計画・工事編では導入の計画から工事内容まで解説します。
親機設定や動作確認についてはアプリ設定編の記事をご確認ください。
【導入レシピ】リモコンリレーの無線化とスケジュール点灯 – アプリ設定編
【計画】 照明盤のリモコンリレー数から子機台数を算出
子機を後付けできる盤かを見極めるため、施設の各棟にある照明盤がリモコンリレー方式かを確認します。リモコンリレー方式は、壁のスイッチから信号でリレーを開閉します。この方式であれば、盤に子機を後付けして自動化できます。

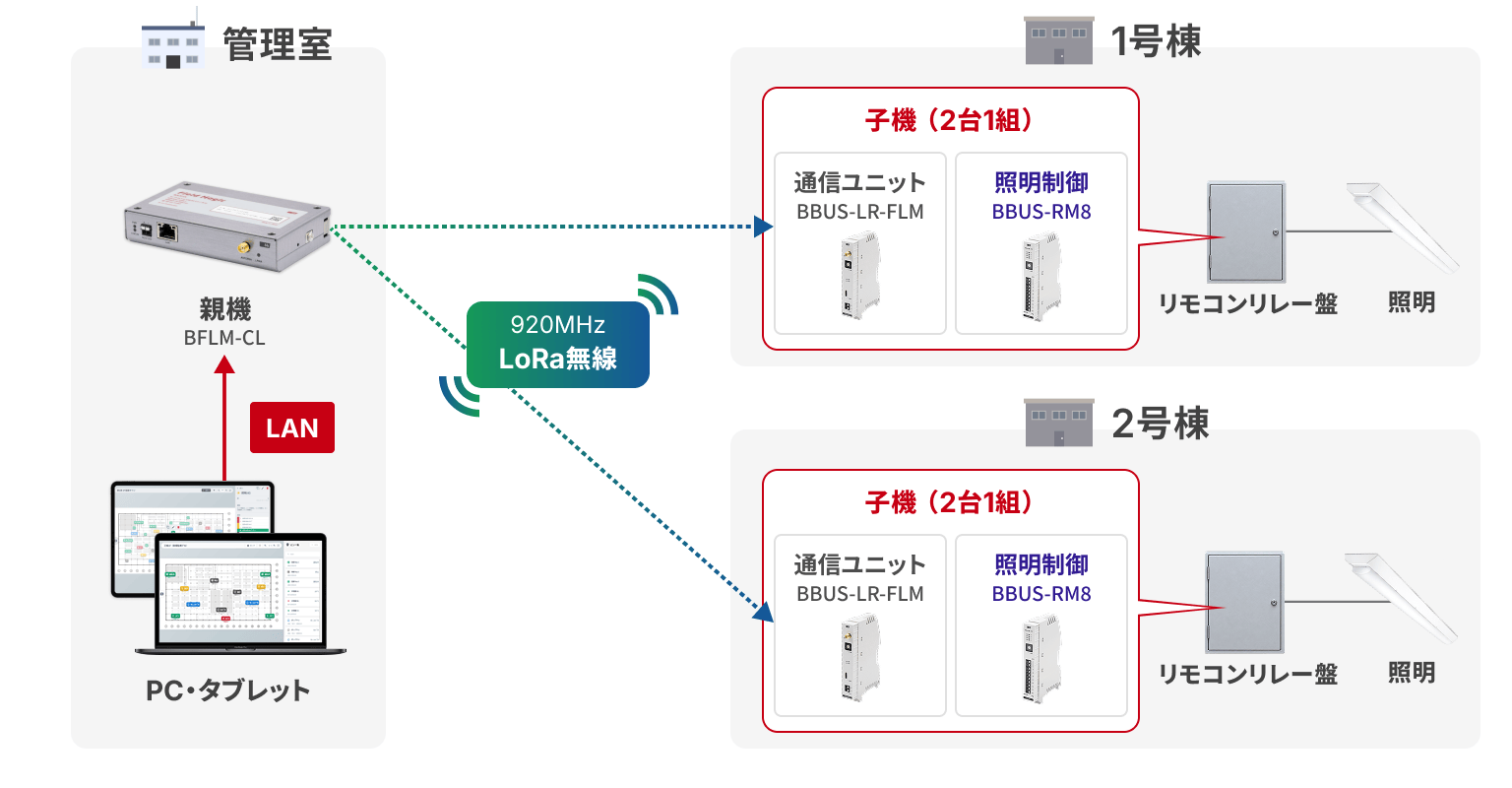

管理室に親機を1台、各棟に子機を用意します。子機は通信ユニットと照明制御ユニットの2台1組で、無線を受けてリモコンリレーを制御します。
| 品目 | 役割 |
|---|---|
| 通信ユニット BBUS-LR-FLM | コントローラーとLoRa無線で通信する通信ユニットです。入出力ユニットを最大15台まで接続できます。 |
| 照明制御ユニット BBUS-RM8 | リモコンリレーを制御する。1台でリモコンリレーを最大8個接続できます。 |
| リモコンリレー照明盤 | 既設物を活用できます。壁スイッチも併用可能です。 |
| PC・タブレット | Webブラウザで親機にアクセスし、設備の操作画面を表示します。 |
照明制御ユニットBBUS-RM8は、1台で8回路を制御します。リモコンリレーの回路数に応じた必要台数は、下の対応表をご覧ください。
通信ユニット1台にこの照明制御ユニットを15台までつなげ、1つのまとまりで最大120回路まで制御できます。親機につなぐ通信ユニットの登録台数に制限はありませんので1,000個以上のリモコンリレーの制御も可能です。
分電盤1台あたりのリモコンリレー数と必要な照明制御ユニット（BBUS-RM8）
| リモコンリレーの数 | 必要な BBUS-RM8 |
|---|---|
| 1〜8回路 | 1台 |
| 9〜16回路 | 2台 |
| 17〜24回路 | 3台 |
| （8回路ごとに1台を追加） | … |
| 最大120回路 | 15台（通信ユニット1台あたり） |
【電気工事】 既設盤への後付け工事内容
電気工事では、既設のリモコンリレーに子機を接続します。
作業は盤ごとに完結し、離れた盤との間は無線で通信します。

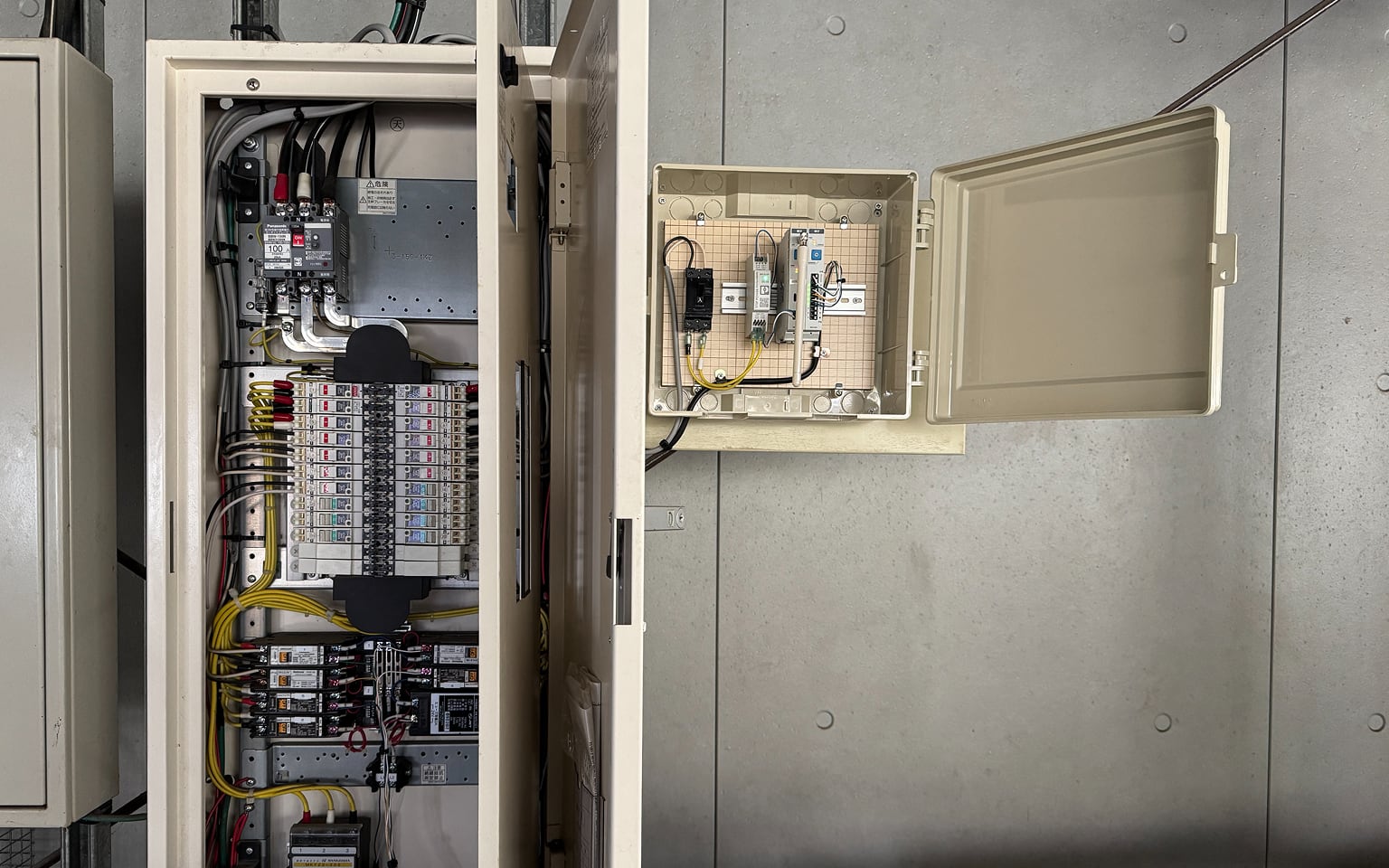

子機を取り付け、電源とアンテナを配線し、リモコンリレーの操作回路へ結線します。

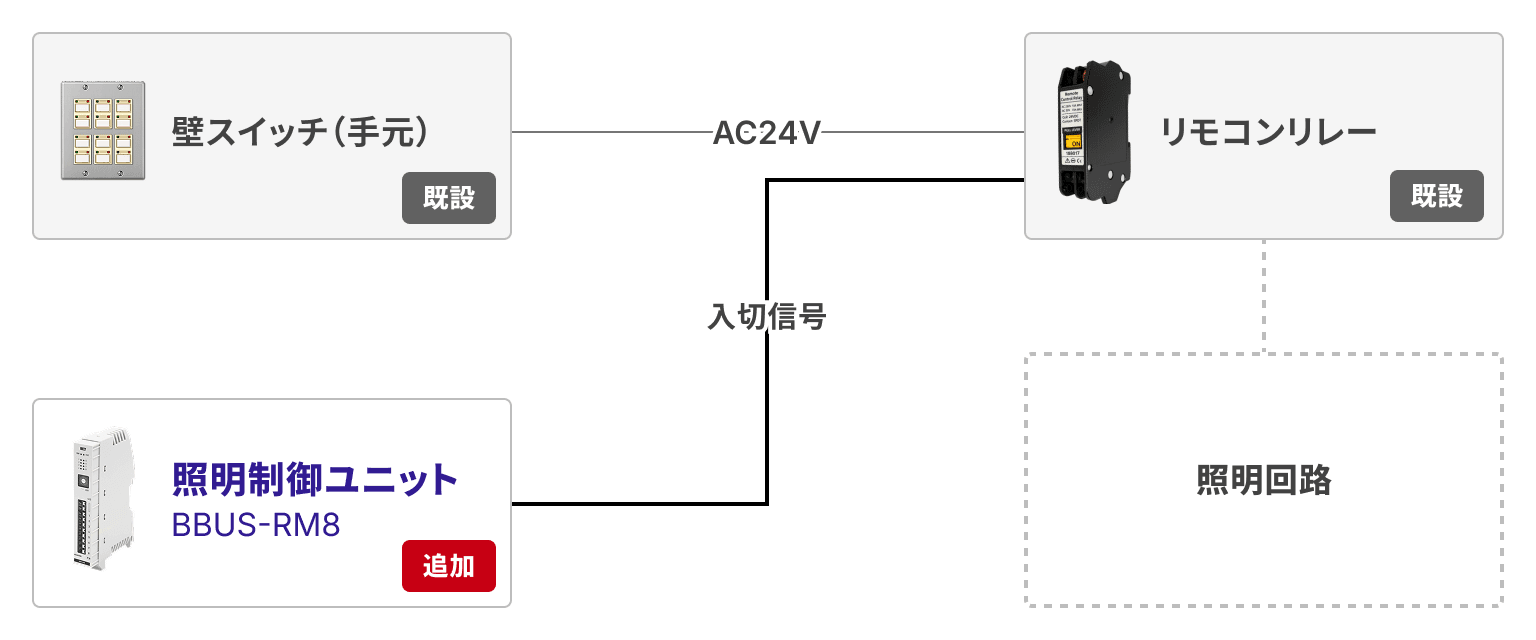

照明制御ユニットBBUS-RM8は、リモコンリレーの操作回路に、既設の壁スイッチと並列に割り込ませます。

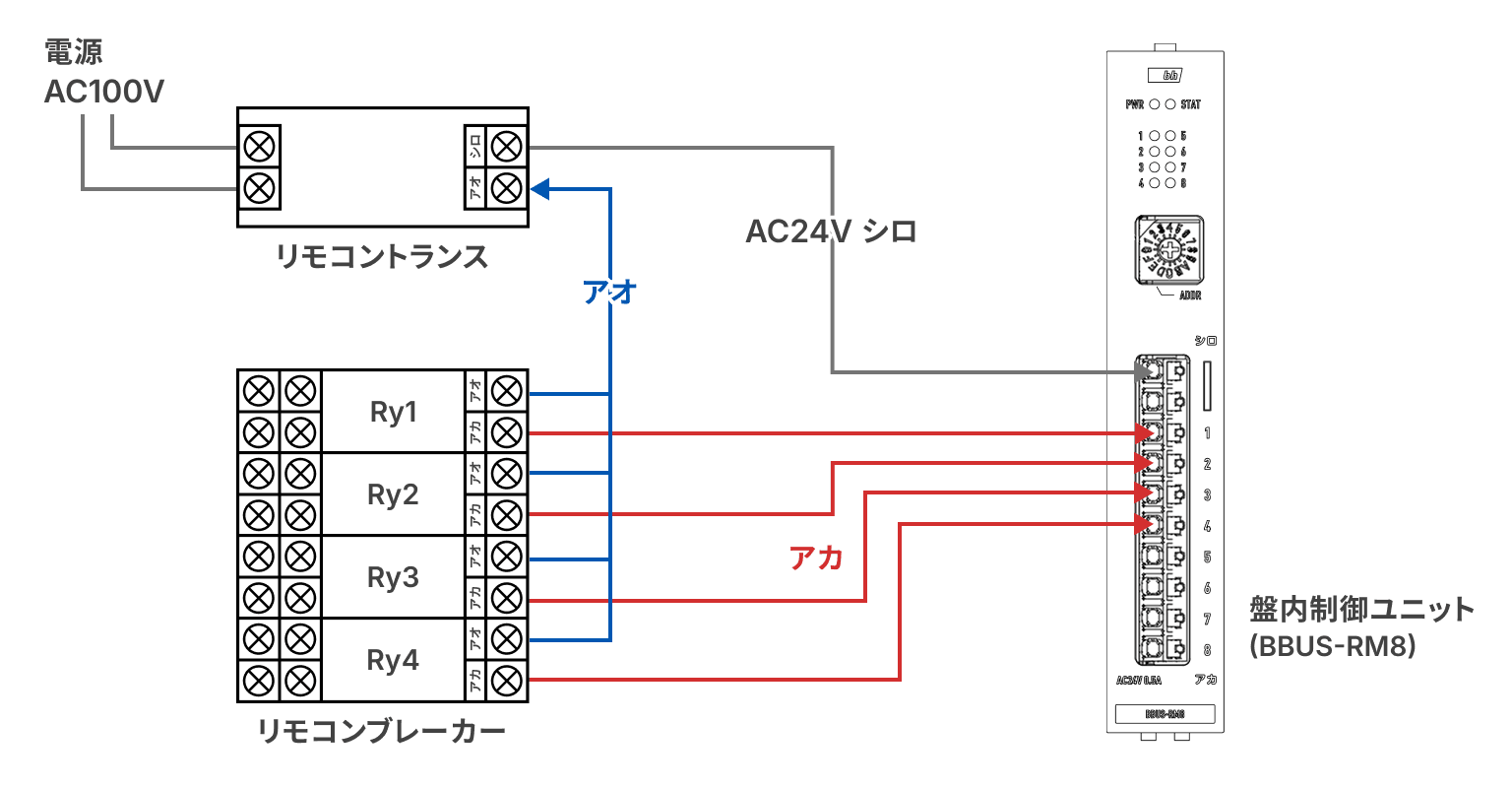

リモコン制御端子は、共通のCOM（白・2端子）と、各リレーにつなぐ0〜7（赤・8端子）に分かれます。1台で8回路を制御します。親機との通信は、通信ユニットBBUS-LR-FLMを介して行います。金属盤は電波を弱めるため、アンテナを盤外へ延長して取り付けます。
既設のリモコンリレー回路の呼称や結線は、現場ごとに異なります。実際の結線は、電気工事会社が既設盤の回路図と現物を確認して決めます。子機は、AC24Vのリモコンブレーカに接続します。AC100VやAC200V品には接続できません。
【親機設定】管理画面で無線電波強度を確認
設置したデバイスとの安定した通信のために、必要な電波強度が得られているか確認します。
親機のシステム管理画面から設置したデバイスを登録し、電波の強さ（RSSI）を確かめます。
詳細な手順については下記の記事をご確認ください。
【無線通信】 無線の電波強度（RSSI）を数値で確認
無線通信の確認ができたら、工事は完了となります。
次はField Magicの管理画面よりアプリの設定をおこなっていきます。
複数の照明盤のスケジュールを一元管理するアプリの設定
既設のリモコンリレー照明盤に子機を後付けすれば、照明を業務カレンダーに沿って自動で点灯・消灯できるようになります。
記事の後編では、Webブラウザからカレンダー設定や動作確認を行う方法について解説をします。
【導入レシピ】リモコンリレーの無線化とスケジュール点灯 – アプリ設定編
電気配線工事には電気工事士の資格が必要です。工事は電気工事会社にご依頼ください。Field Magicは、一般産業設備・施設における運用上の監視・制御を対象とした製品です。故障や誤動作が人命・重要インフラ・環境に重大な影響を及ぼすおそれのある用途には使用できません。
詳細は、製品の取扱説明書・仕様書をご確認ください。
