【導入レシピ】制御盤を遠隔操作する工事計画と電気工事

既設の押しボタン操作を維持しながら、ポンプやファンの制御盤にユニットを後付けして遠隔制御と状態監視を実現します。

本記事では、電磁接触器の自己保持回路への結線設計と、現地を優先した盤内工事手順を解説します。

※実際に遠隔操作を行うには別途アプリの設定が必要です。
　設定方法はこちら。

【計画】制御対象の設備と、入出力ユニット・通信ユニットの台数算定

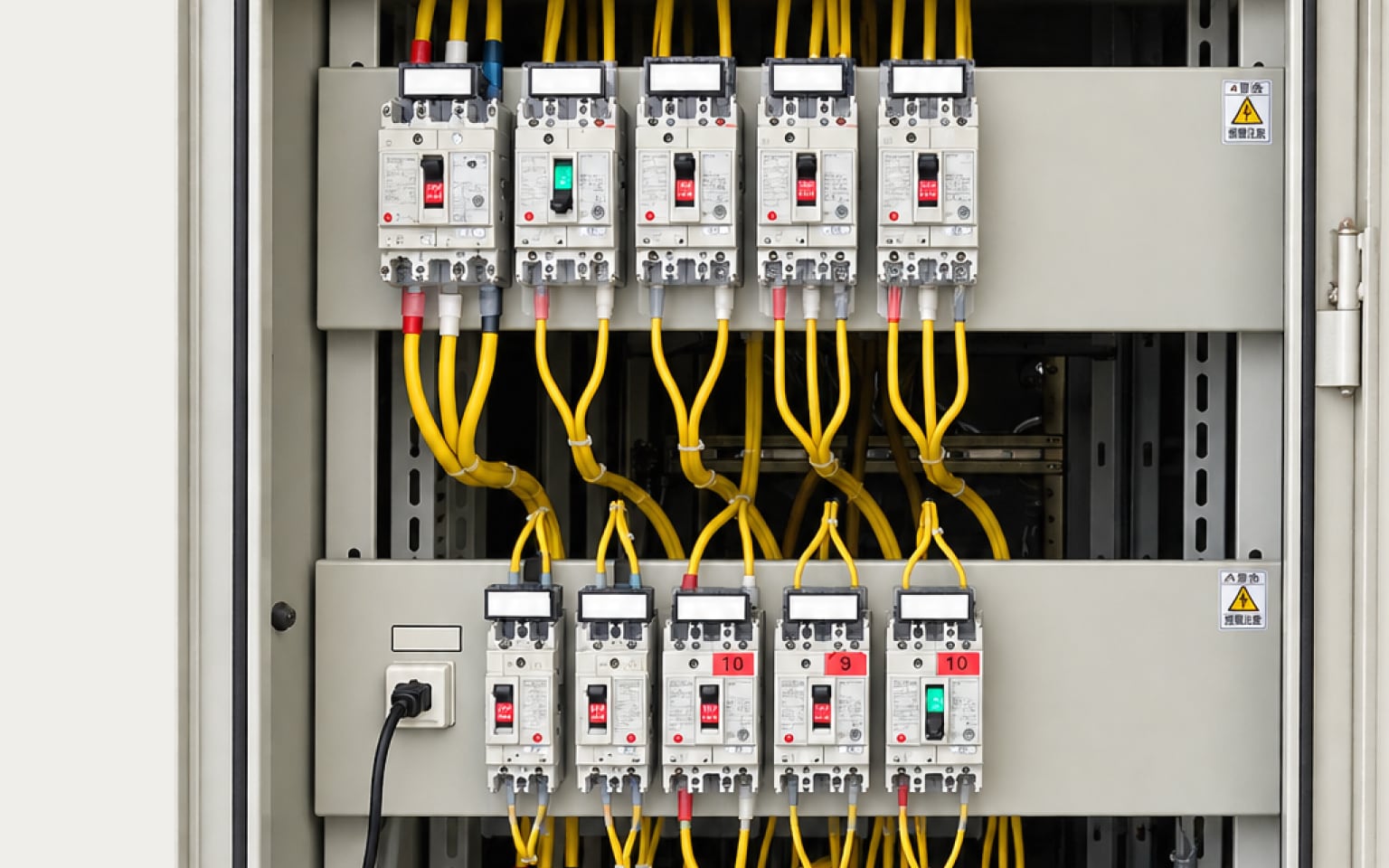

Field Magicの入出力ユニット（BBUS-R2P2）で制御できる設備は、電源をパワーリレーやマグネットスイッチ（電磁接触器）でON/OFFできる機械設備が対象になります。計画する際は、まず設備の電源制御部の回路や電圧を確認してください。

非常停止、インターロック、過電流・漏電保護といった安全にかかわる回路は、対象にしないでください。これらの制御をField Magicに置き換えることは推奨していません。

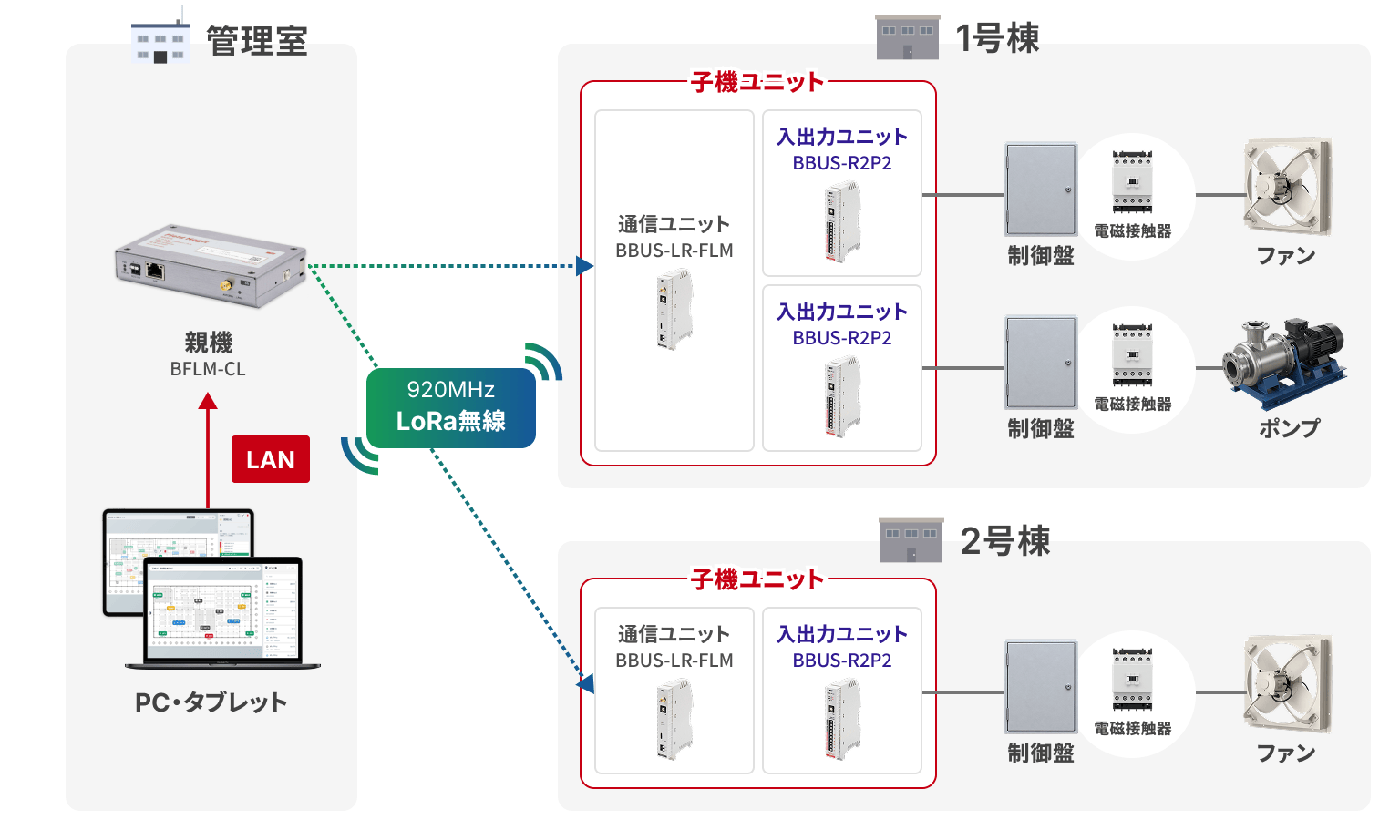

各設備の制御盤は、親機（BFLM-CL）から無線によって制御されます。各設備の制御盤には、通信ユニットと入出力ユニットを組で取り付けます。通信ユニットが親機と無線で通信し、入出力ユニットが電磁接触器の操作回路を制御します。

対象設備の制御盤には、通信ユニットと入出力ユニットを組で取り付けます。通信ユニットが親機（BFLM-CL）と無線で通信し、入出力ユニットが電磁接触器の操作回路を制御します。

用意するもの

品目	役割
親機 BFLM-CL	通信ユニット、入出力ユニットを監視・制御できるコントローラー。
通信ユニット BBUS-LR-FLM	コントローラーとLoRa無線で通信する通信ユニットです。入出力ユニットを最大15台まで接続できます。
入出力ユニット BBUS-R2P2	通信ユニットに接続して、設備の制御や信号取得を行います。電磁接触器1台につき、入出力ユニットを1台使用します。
PC・タブレット	Webブラウザで親機にアクセスし、設備の操作画面を表示します。

電磁接触器1台につき、入出力ユニット（BBUS-R2P2）を1台割り当てます。1台の通信ユニット（BBUS-LR-FLM）に、入出力ユニットを15台まで連結できるので、電磁接触器15台を1台の通信ユニットで扱えます。

親機に対する通信ユニットの登録台数に制限はありませんので、数百台以上の電磁接触器の制御も可能です。

対象の電磁接触器の台数と必要な入出力ユニット（BBUS-R2P2）

現地優先ボタン：
無線や遠隔操作が使えない状況に備えて、盤上のON/OFFボタンをそのまま維持します。入出力ユニットのリレー出力（RY1・RY2）は、ON/OFFのどちらもワンショット出力（1秒）に設定します。時間指定を0（無制限）にすると、遠隔側の出力がONを保ち続け、現地の押しボタン操作と競合するためです。
状態監視：

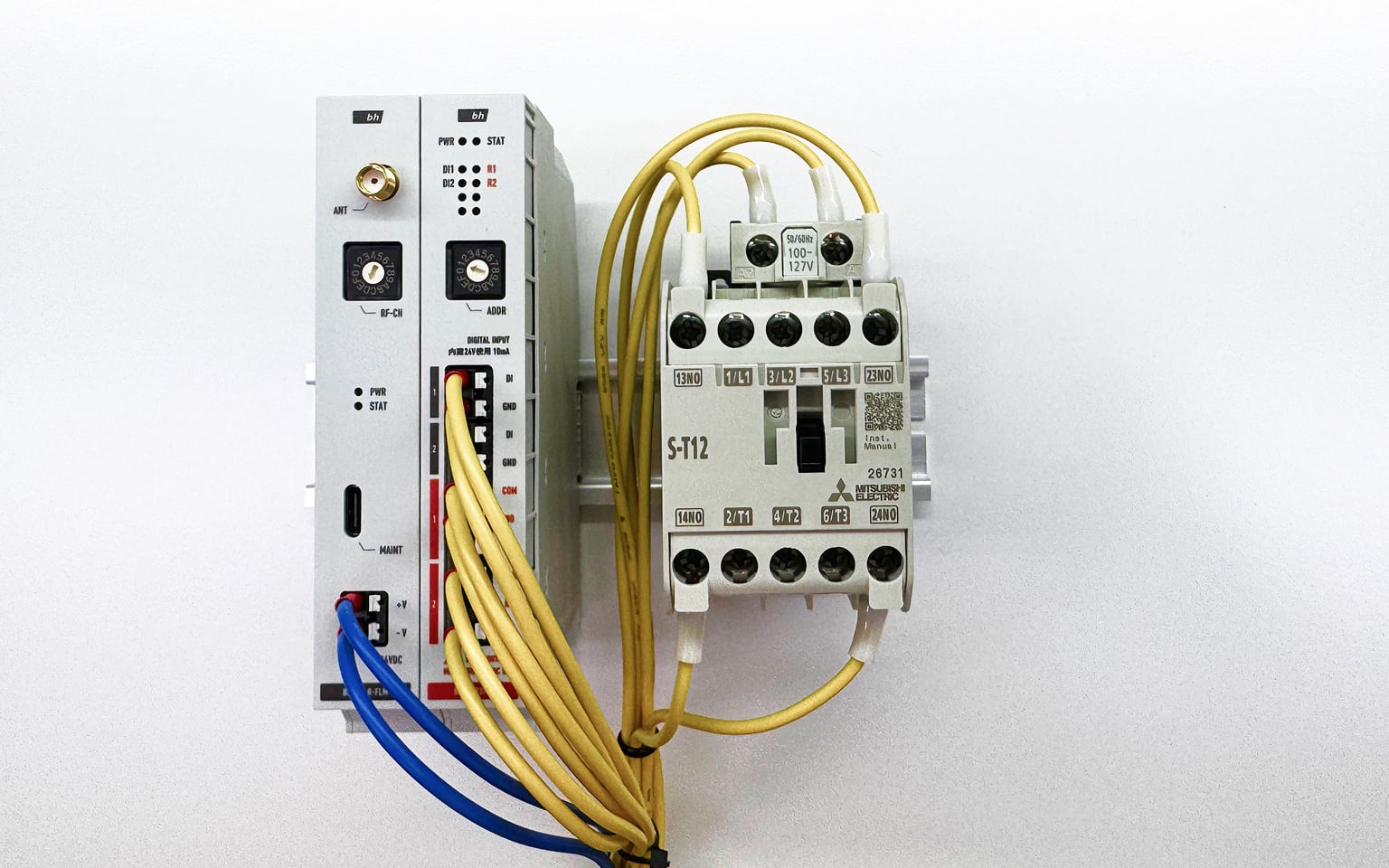

ON/OFFの状態は、電磁接触器の補助接点から読みます。補助接点を入出力ユニットの入力端子（接点入力DI1・COM）に接続し、導通している間をONとして定期的に読み取ります。間隔は設により変更できます。

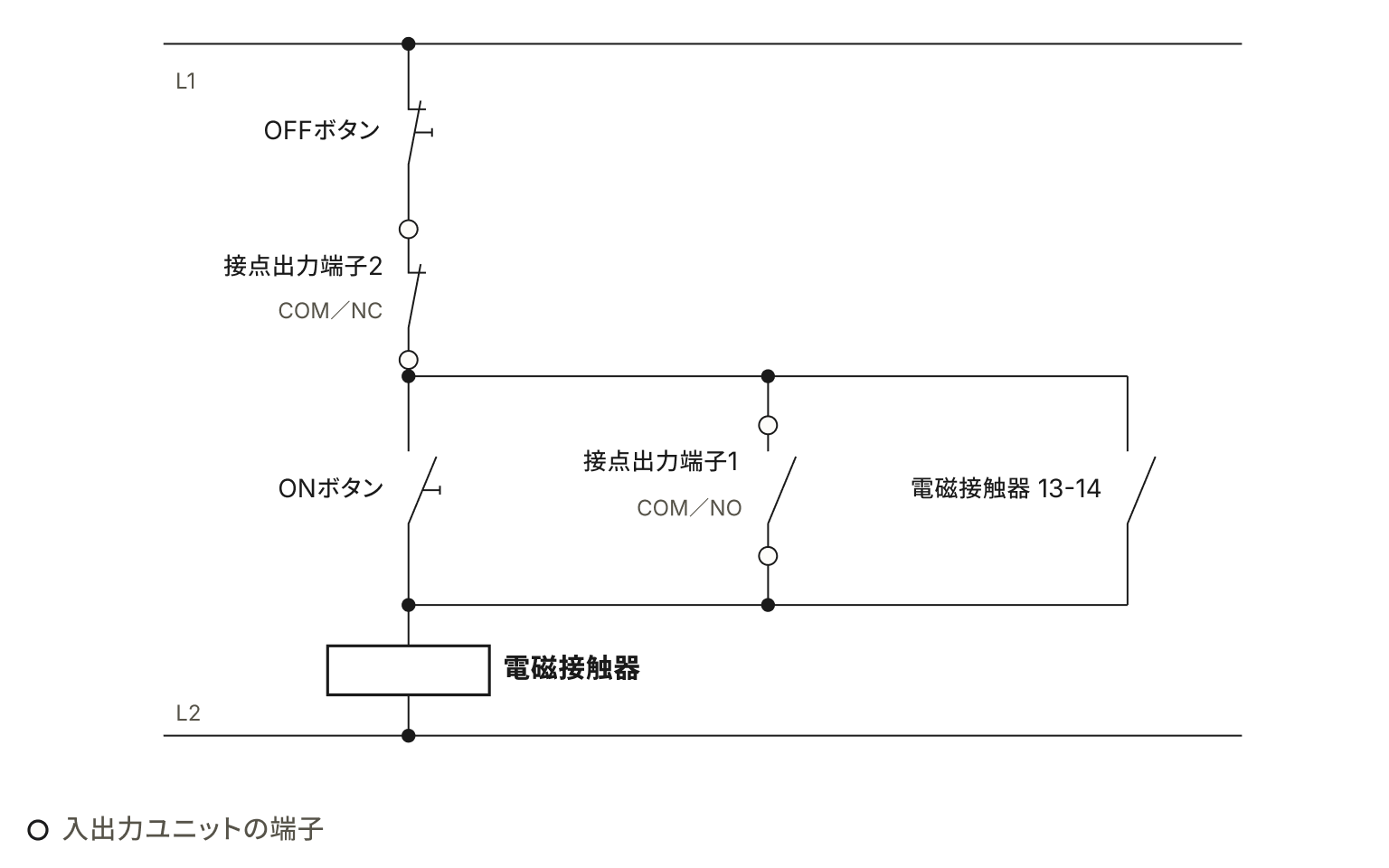

ON回路：
入出力ユニットの出力（DO1 : a接点）は、現地のON押ボタン（a接点）と並列に接続します。DO1がON、またはON押ボタンがON状態で、電磁接触器のコイルへ電流が流れます。
OFF回路：
入出力ユニットの出力（DO2 : b接点）は、現地のOFF押ボタン（b接点）の回路に直列に接続します。DO2またはOFF押しボタンがOFF状態で、自己保持回路の電流が切れます。
