照明・器具はそのまま
無線でDX化
リモコンリレーに無線ユニットを付け、照明を遠隔操作。
見通し5km以上のLoRa無線で広い敷地も1台で。月額0円。
対象施設例
など

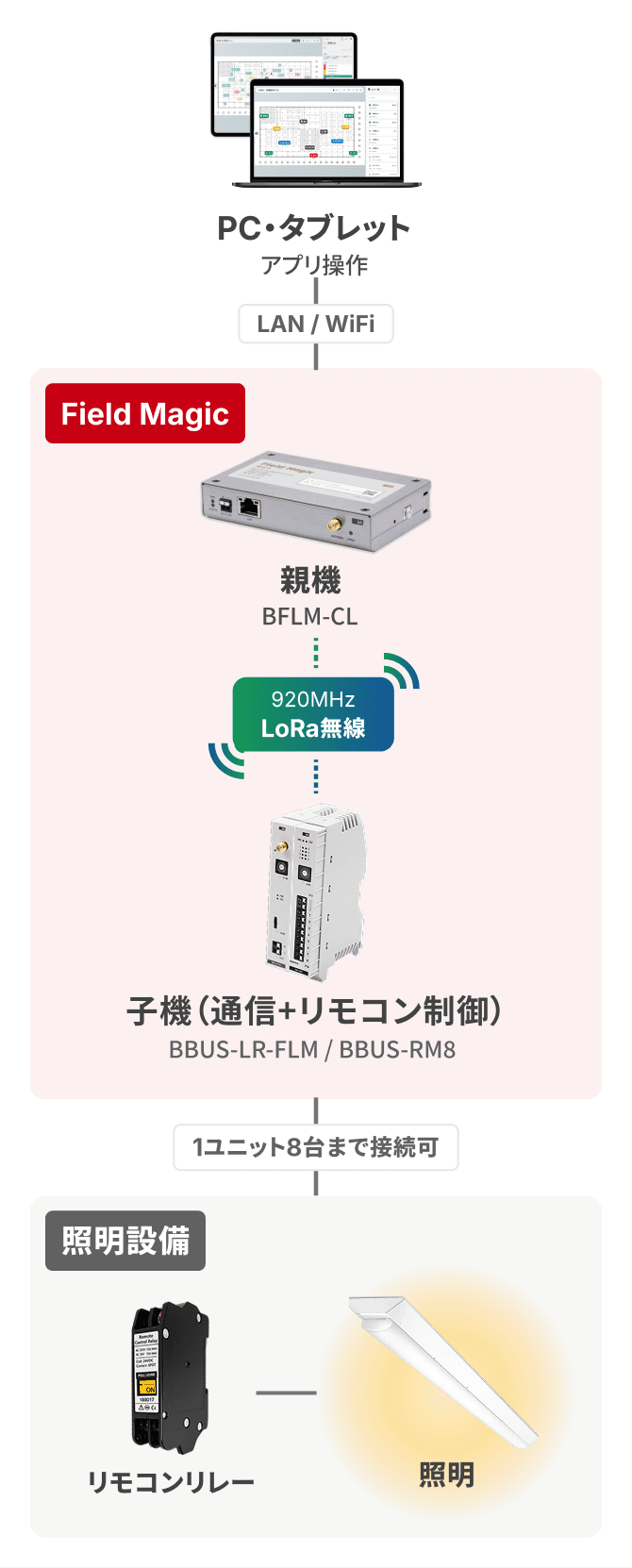

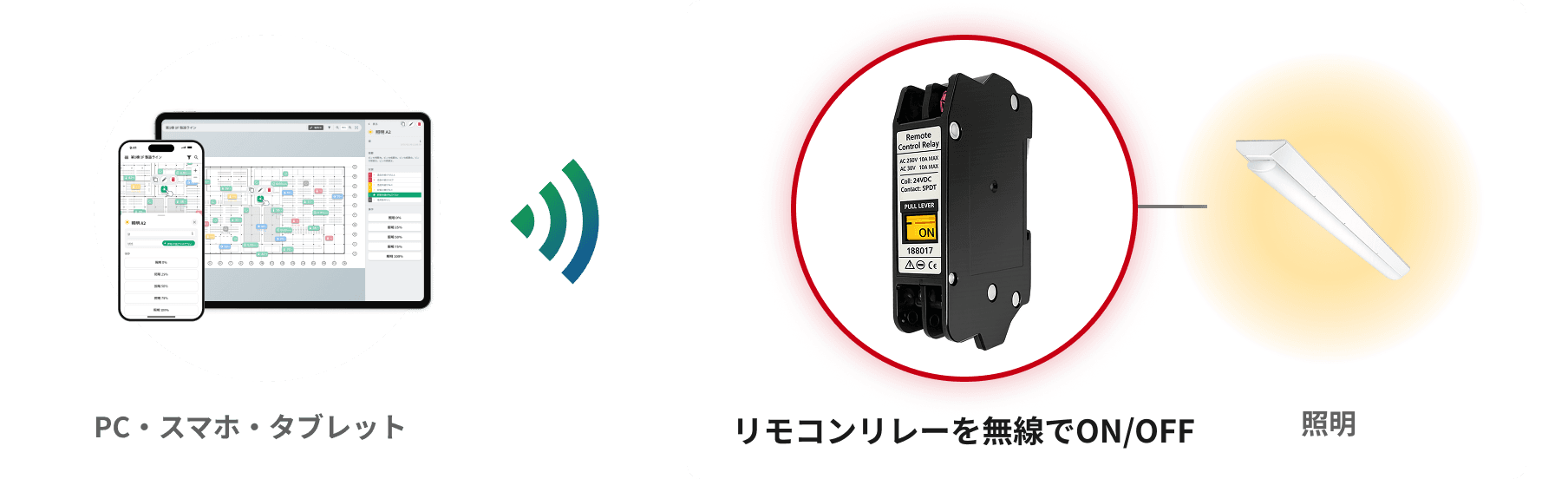

リモコンリレーを無線で遠隔操作
だからさまざまなメーカーの照明に対応
リモコンリレーを直接制御するため、専用の照明器具は必要ありません。
BEFORE / AFTER
無線で照明操作がもっと簡単・便利
導入後今の照明をそのまま使い、
照明のDX化を実現導入前照明自体を入れ替えないと、操作システムを一新できないため高額になる。
導入後点灯状態を事務所で確認
消し忘れはその場で消灯導入前本当に照明が点いたのか消えたかは、現地に行かないと分からない。
導入後稼働日の変更は
手元のPC・スマホ※から導入前稼働日が変わるたび、制御盤まで行きタイムスイッチの設定を直す。
※ ローカルネットワーク内でお使いいただけます。

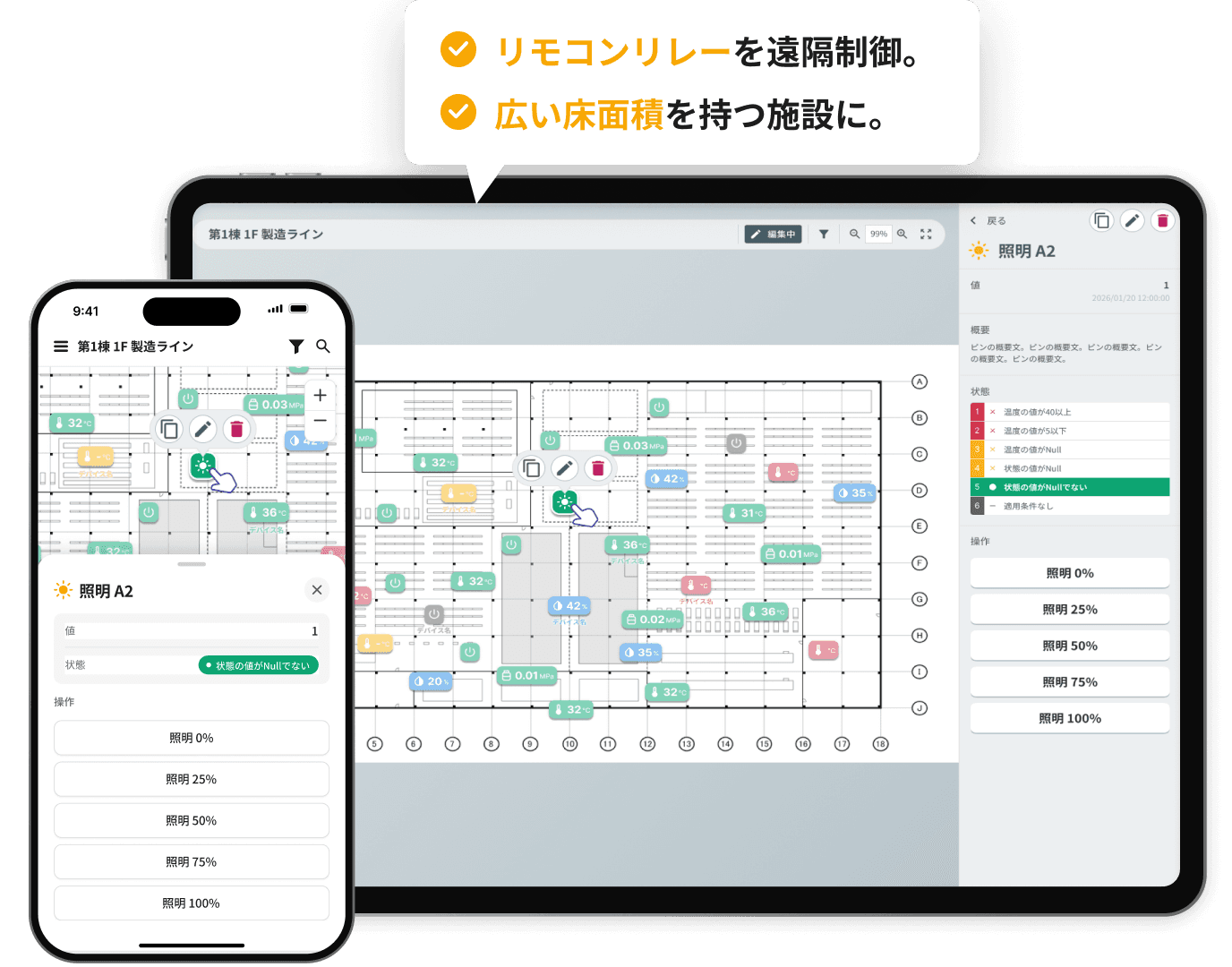

CONTROL

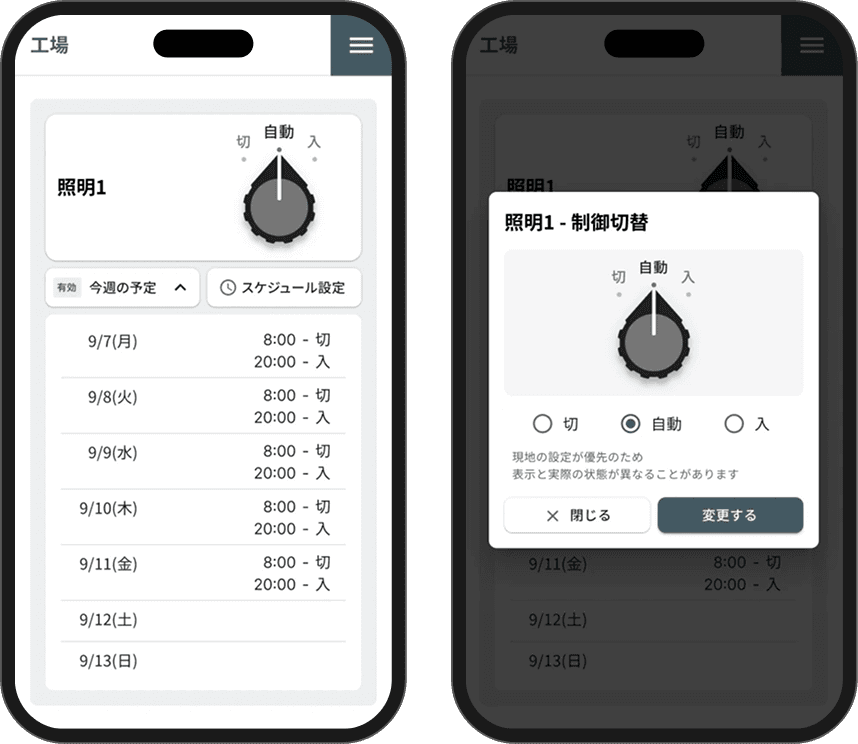

操作もスケジュールも、手元の画面から
PC・タブレットのブラウザで、親機のアプリを開いて利用します。ソフトのインストールは必要ありません。
遠隔ON/OFF
画面の「制御ハンドル」から、照明を入・切できます。
「入」「切」を選んでいる間はスケジュールを止め、
「自動」で予定どおりに戻ります。操作の履歴も残ります。
グループ制御
フロアや設備ごとにグループを作り、制御できます。
1つのスイッチで複数の照明をまとめて動かせます。
スケジュール制御
「スケジュール設定」から曜日ごとの予定を登録し
スケジュールで自動制御することができます。
SCHEDULE
スケジュール制御で設定できること
毎週の設定

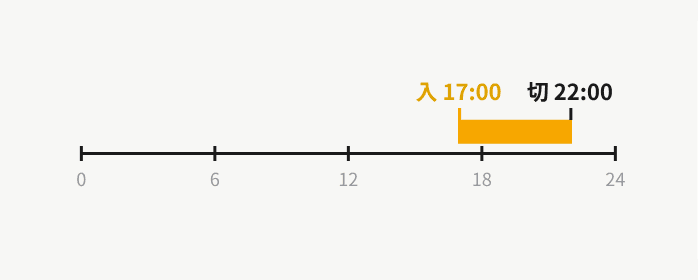

決まった時刻に点灯・消灯
時刻（HH:MM）ごとに「入」「切」を登録し、
その時刻に自動で切り替えます。

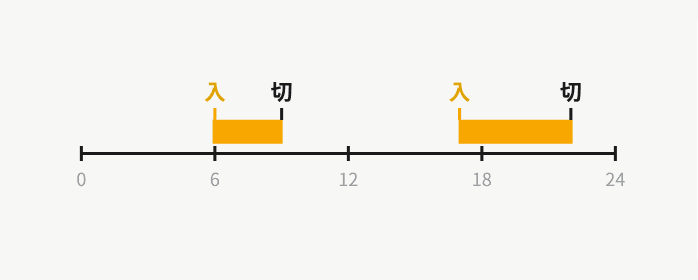

1日に複数回のON/OFF
同じ曜日に複数の時刻を登録できます
（例：6:00 入・9:00 切、17:00 入・22:00 切）。

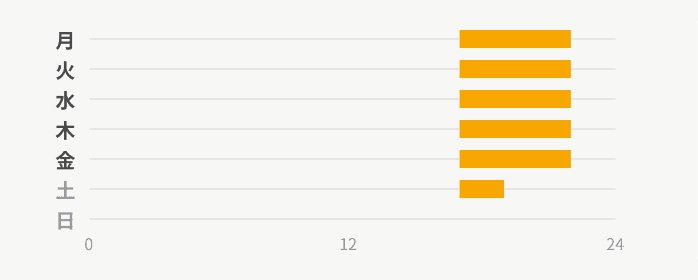

曜日ごとの設定
曜日ごとに、別のスケジュールを登録できます。

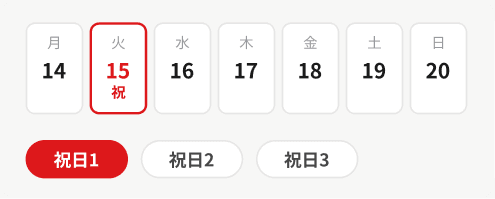

例外日の設定
祝日の設定
曜日とは別に、3種類の
祝日スケジュールを登録できます。

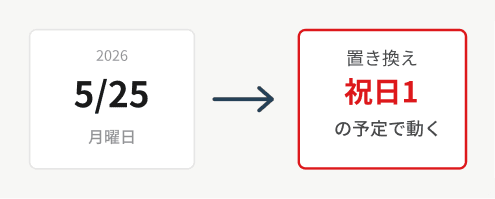

特定日（特日）の設定
特定の日付を、別の曜日や祝日の
スケジュールに置き換えられます。
長期休暇や臨時休などに使えます。

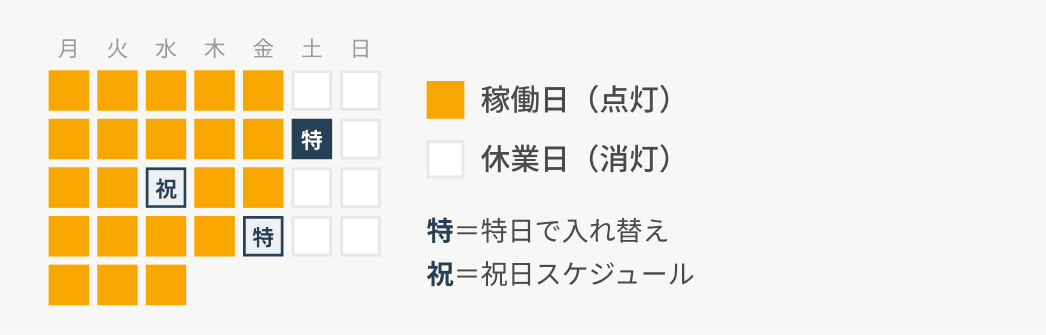

組み合わせた運用
カレンダーに合わせた運用
曜日のスケジュールに、祝日と特日を組み合わせて利用します。
SPEC
機器の主な仕様
| 項目 | コントローラー（親機）BFLM-CL | LoRa通信ユニット BBUS-LR-FLM | リモコン制御ユニット BBUS-RM8 |
|---|---|---|---|
| 外観 | |||
| 電源 | DC12〜24V／USB-C 5V | 電源端子：DC24V／USB端子：DC5V | DC24V（バス接続コネクタより供給） |
| 消費電力 | 最大15W／アイドル時2W | 最大0.5W | 最大1W |
| 通信 | LoRa無線（920MHz帯）／Ethernet | LoRa無線（920MHz帯）／専用バス | 専用バス（通信ユニットに接続） |
| 通信距離 | 見通し5km以上※1 | 見通し5km以上※1 | ― |
| 最大接続台数 | 通信ユニット：制限なし※2 | リモコン制御ユニット：最大15台 | リモコンリレー：最大8台（8回路） |
| リモコンシステム | ― | ― | 適合規格 JIS C 8360:1984／定格電力 AC24V 0.5A |
| 設置方法 | スリムブレーカ・協約形ブレーカ用金具／DINレール／ネジ止め | DINマウント | DINマウント |
| 寸法（突起部を含まず） | 幅120×高25×奥71mm | 120.6(L)×18.9(W)×76.5(H)mm | 120.6(L)×18.9(W)×76.5(H)mm |
| 動作温度 | -20〜60℃ | -20〜70℃ | -20〜70℃ |
- ※1 見通し環境での目安であり、性能を保証するものではありません。
- ※2 登録台数に上限はありませんが、台数や通信頻度が多いと通信の遅延や混線が起きることがあります。
アンテナ・電源

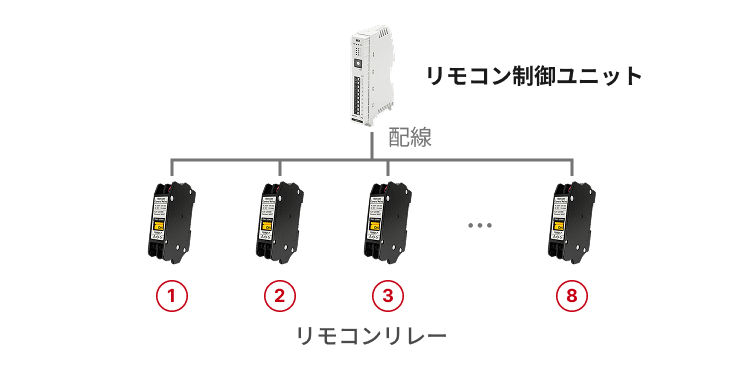

リモコン制御ユニット1台
に接続できるリモコンリレー
最大8回路

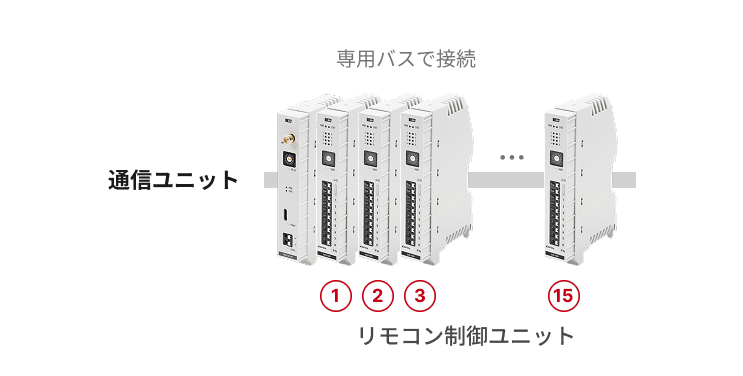

通信ユニット1台
に接続できるリモコン制御ユニット
最大15台

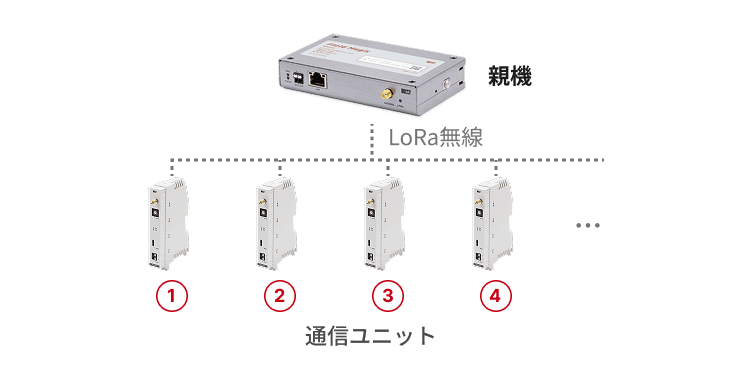

親機1台
に接続できる通信ユニットの登録台数
制限なし※
※ 登録台数に上限はありませんが、通信ユニットの台数や通信頻度が多いと通信の遅延や混線が起きることがあります。
CIRCUIT

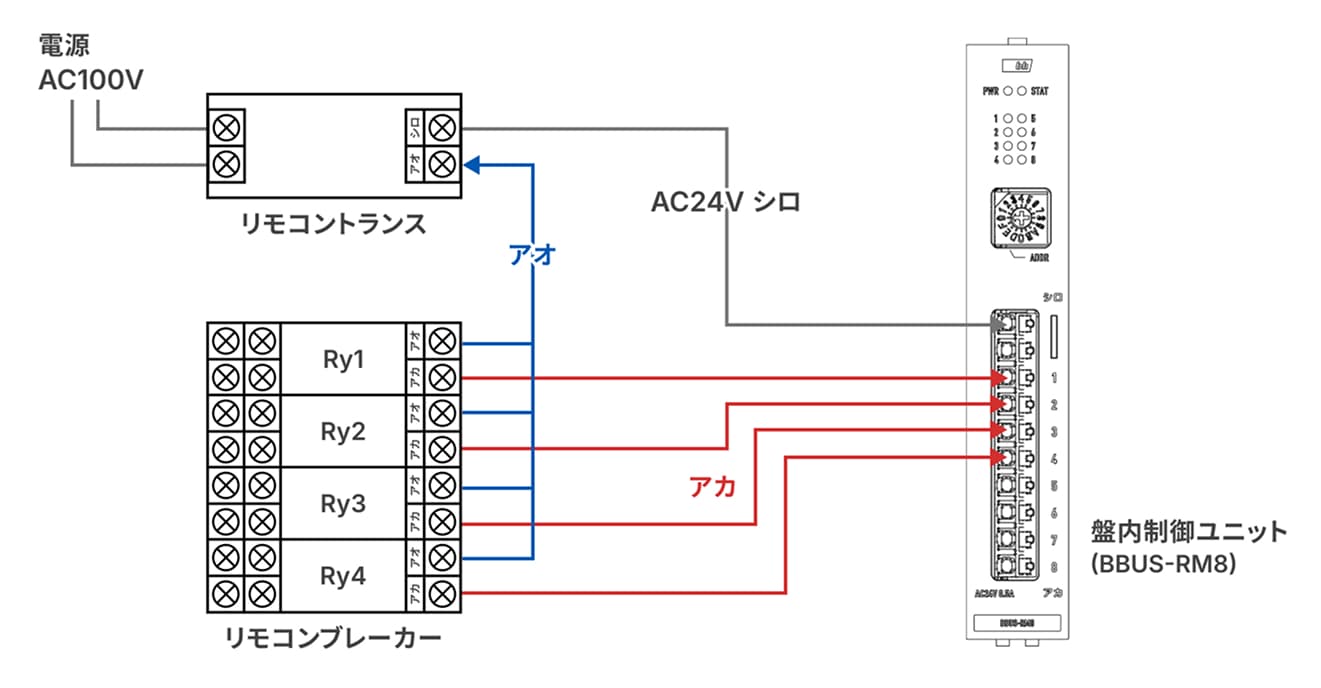

BBUS-RM8の端子の結線
端子と結線の対応
| BBUS-RM8の端子 | 接続先 | 線色（図中） | 備考 |
|---|---|---|---|
| シロ（COM・2端子） | リモコントランスのAC24V側 | シロ | 共通端子 |
| 赤の8端子（1〜8） | 各リモコンブレーカー（Ry1〜）のアカ端子 | アカ | 1端子に1回路 |
| ― | 各リモコンブレーカーのアオ端子 → リモコントランスのアオ | アオ | BBUS-RM8には接続しない線 |
| 専用バスコネクタ | LoRa通信ユニット BBUS-LR-FLM | ― | 電源DC24Vもバスから供給 |
既設のリモコンリレー回路の呼称や結線は、現場ごとに異なります。実際の結線は、電気工事会社が既設盤の回路図と現物をご確認ください。
FAQ
よくある質問

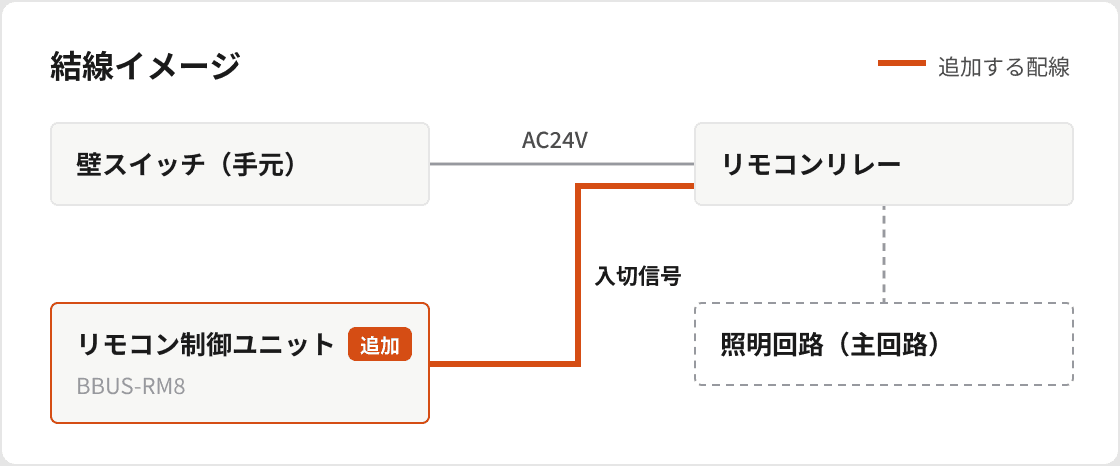

- 既設の壁スイッチも使えますか？
使えます。リモコン制御ユニットを、リモコンリレーの操作回路に壁スイッチと並列に結線します。手元の壁スイッチでも、今までどおり操作できます。
- 照明回路（主回路）の工事は必要ですか？
必要ありません。リレーの先の回路や保護には手を加えません。
- 接続できるリモコンリレーは？
AC24V品のリモコンブレーカーです。AC100V品・AC200V品には接続できません。
- 新設の照明にも使えますか？
使えます。新設の照明制御だけでなく、既設設備への後付けにも導入できます。
- フル2線式リモコンを使っていても導入できますか？
既設のフル2線式設備からの更新にも導入できます。
更新の事例は「工場のフル2線式リモコンをLoRa無線で最新のスマート照明制御へ更新」をご覧ください。- 電磁接触器で照明を切り替えている場合は？
別の制御子機（接点入出力ユニット）を使うことで実現可能です。
詳しくは「電磁接触器（マグネットコンタクタ）をLoRa無線で遠隔操作する」をご覧ください。- 月額0円なのはなぜですか？
月々の支払い先となる外部のサービスを、構成に含まないためです。
操作画面のアプリは親機（BFLM-CL）に搭載されており、クラウドサーバーの利用料はかかりません。
親機と子機の間は免許不要のLoRa無線で直接通信するので、通信キャリアとの回線契約や通信料もかかりません。
