【導入レシピ】リモコンリレーの無線化とスケジュール点灯 – アプリ設定編

施設照明の点灯・消灯、人が毎日巡回して行う現場も多いのではないでしょうか。Field Magicなら、照明盤内のリモコンリレーに小さな無線ユニットを後付けするだけで、平日・休日・業務カレンダーに沿って自動で点灯・消灯できます。

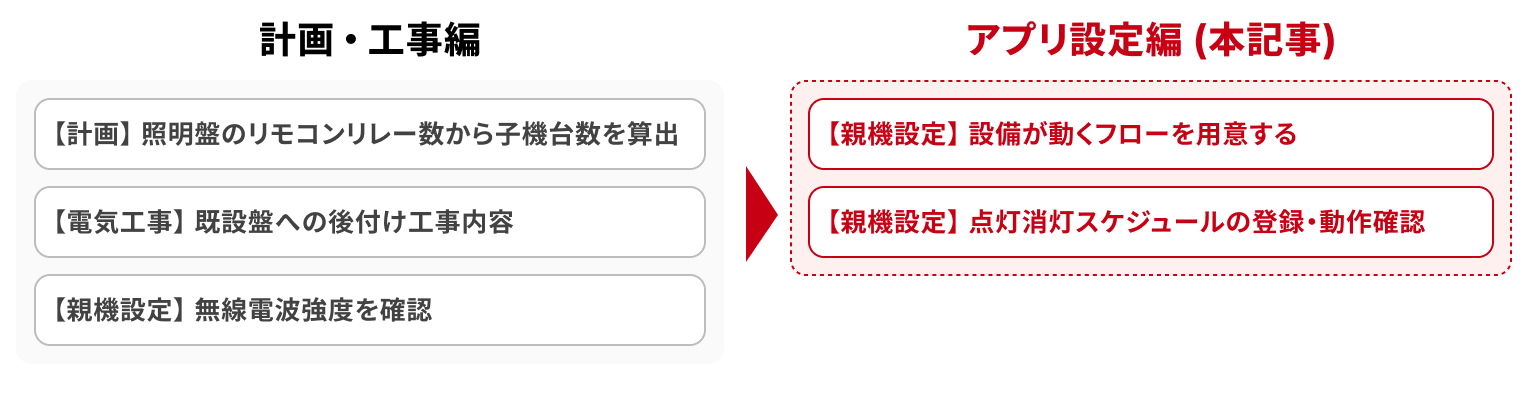

本記事は前後編で、アプリ設定編では親機の設定から動作確認まで解説します。

計画や工事については計画・工事編の記事をご確認ください。

【導入レシピ】リモコンリレーの無線化とスケジュール点灯【計画・工事編】

---

アプリ構成について

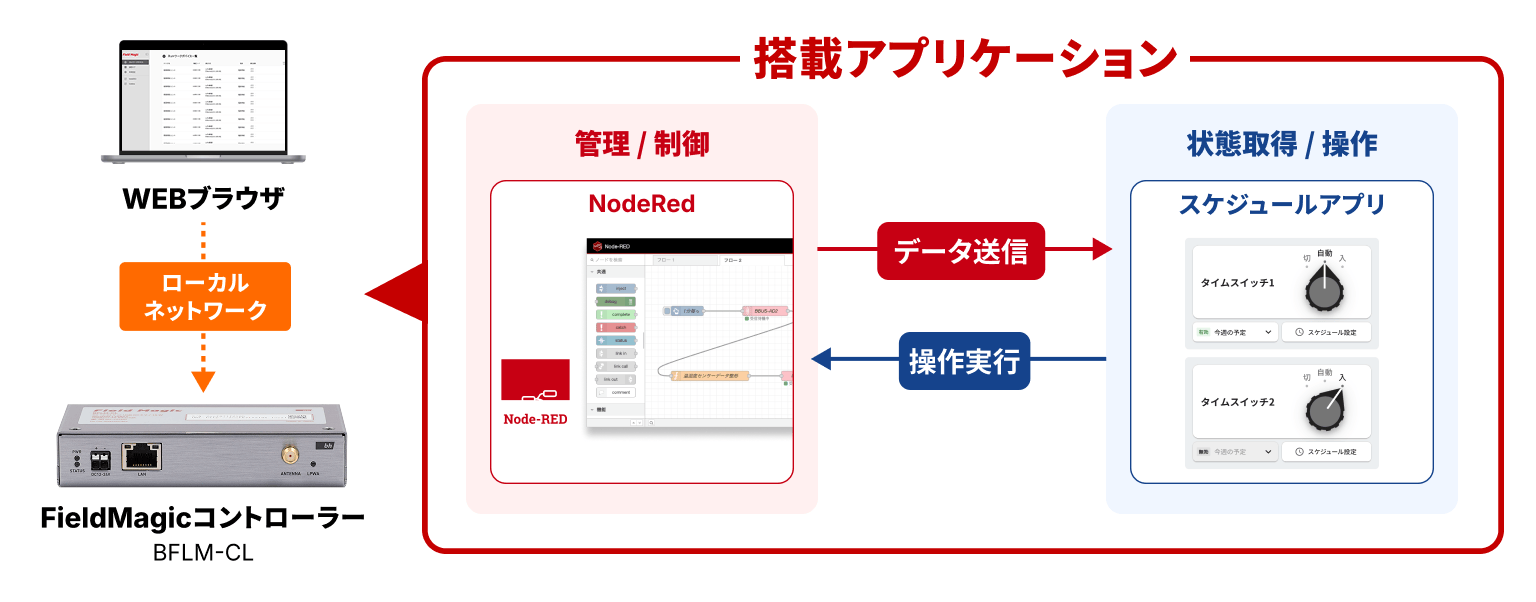

Field Magicには標準搭載されたアプリケーションが存在します。
本記事では管理画面、NodeRED、スケジュールアプリを使用します。

• NodeRED： デバイスを制御するための実行フローを登録します。
• スケジュールアプリ： フローに対して特定の時間で実行されるスケジュール設定を割り当てます。

各種アプリはシステム管理画面からアクセスできます。
システム管理画面には、WEBブラウザを使用してアクセスします。

システム管理画面へのアクセス方法

1. コントローラーのLANポートにLANケーブルを接続し、PCなどの端末と同じネットワークに接続してください。

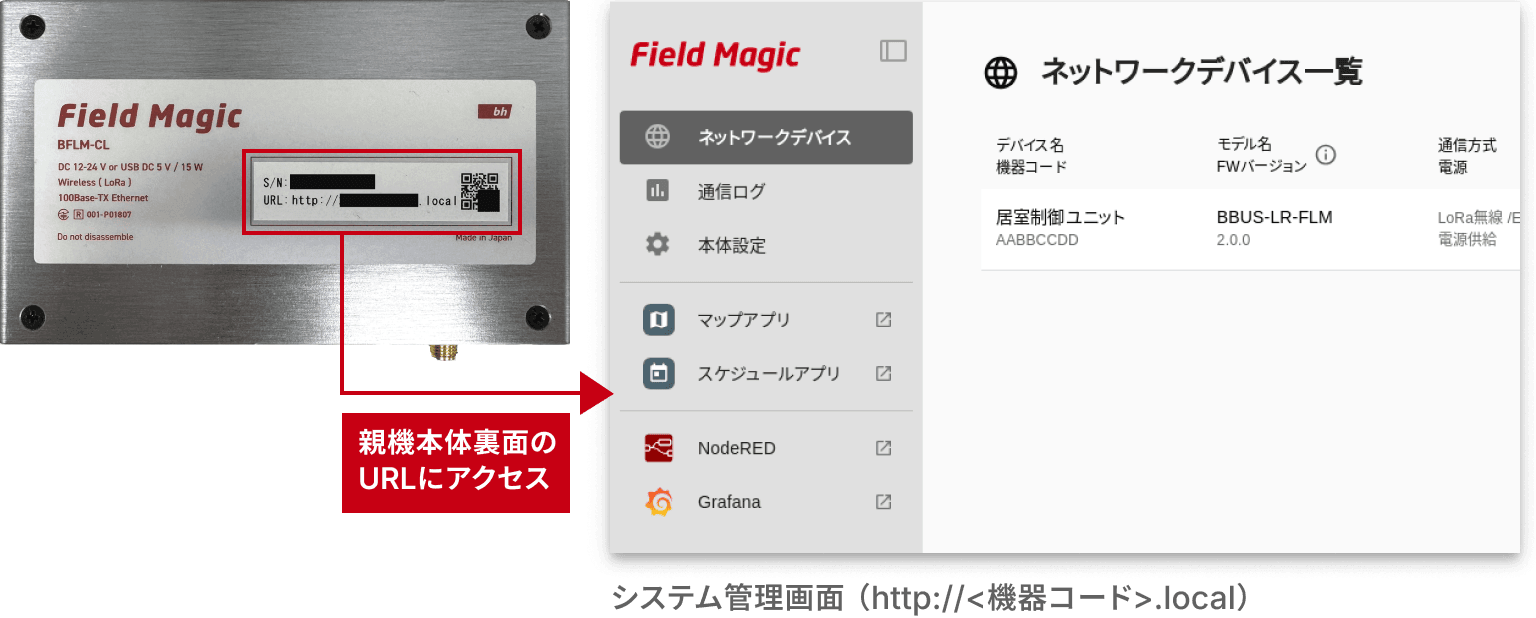

2. コントローラーの電源を投入し、STATUS LEDが点灯したら、本体裏面のラベルに記載されているURL（http://<機器コード>.local）にアクセスしてください。

NodeRED、スケジュールアプリはシステム管理画面のメニューよりアクセスします。

---

【親機設定】 画面の操作で設備が動くフローを用意する

画面のボタンと現場の設備は、親機のNode-REDに作るフローでつなぎます。
ブラウザのシステム管理画面からNodeREDにアクセスしてください。

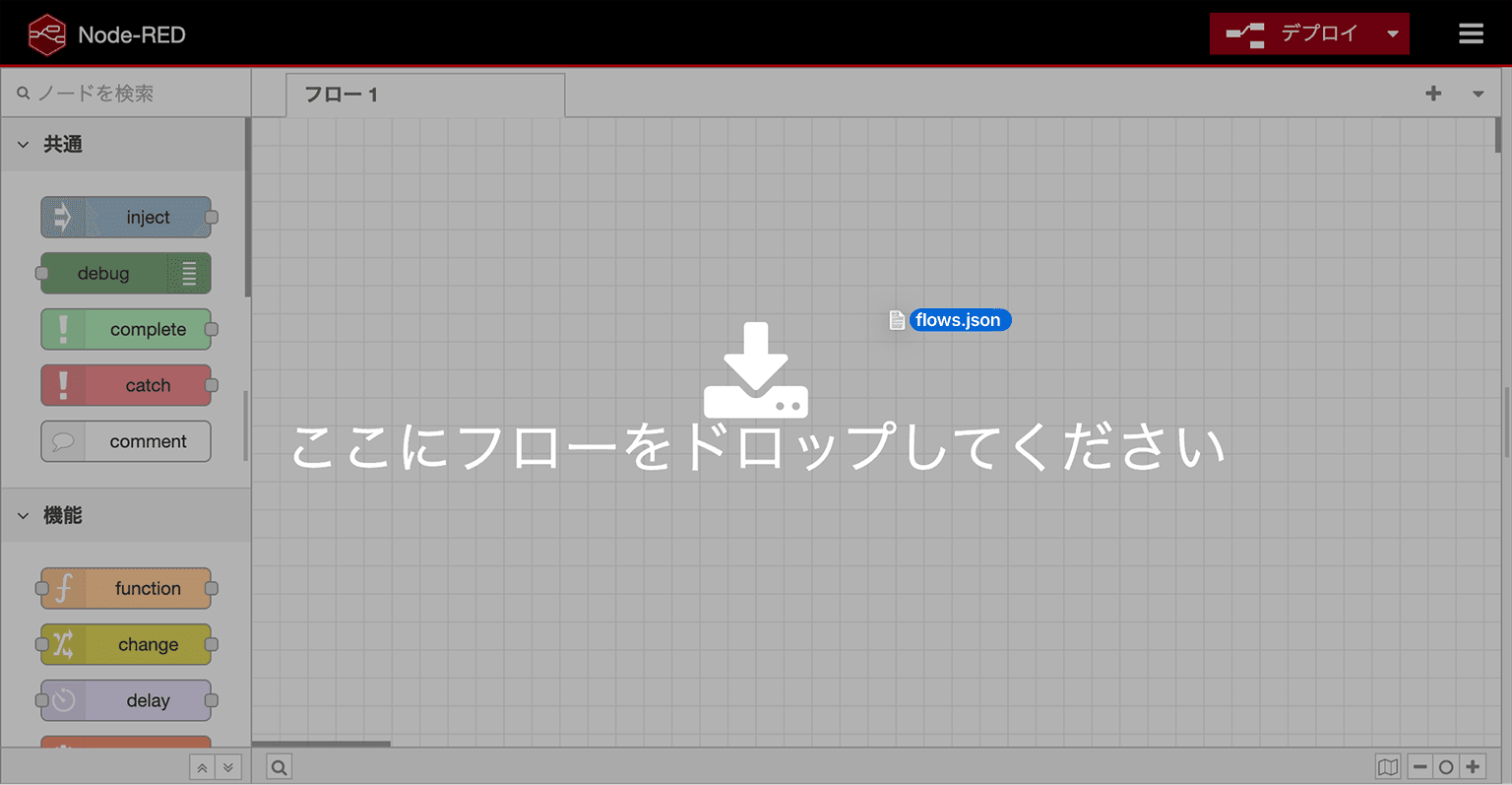

下記のファイルをダウンロードし、NodeRED画面にドラッグ&ドロップしてください。

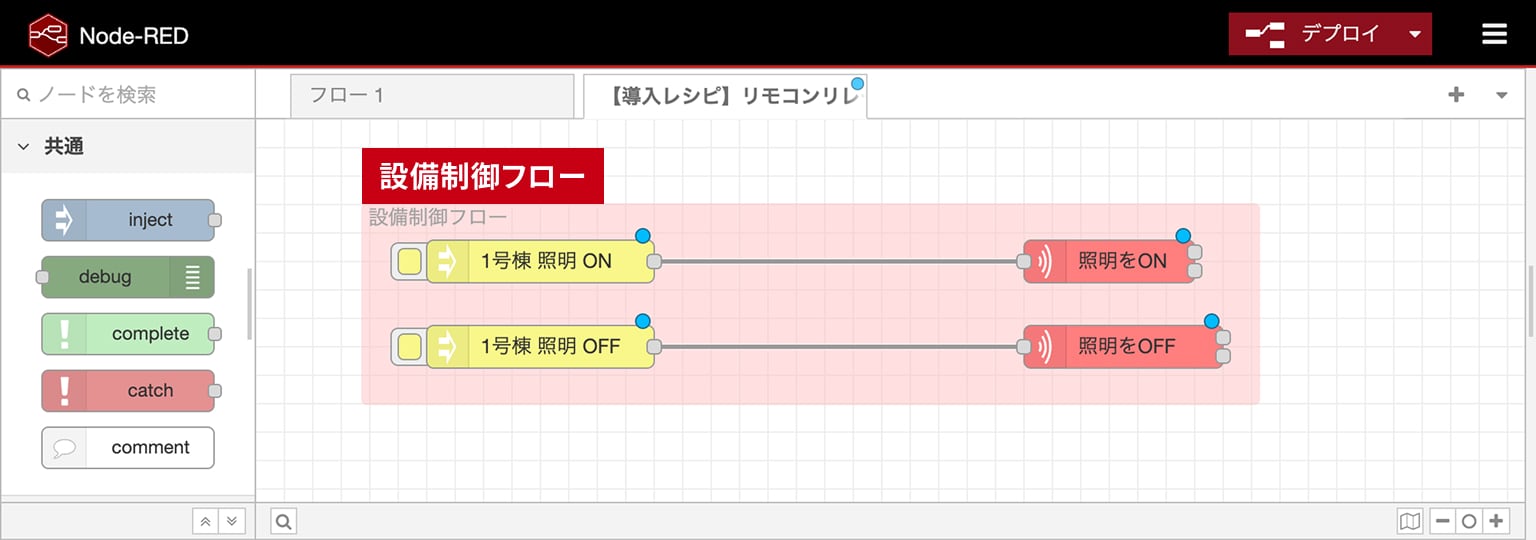

設備制御フローの設定

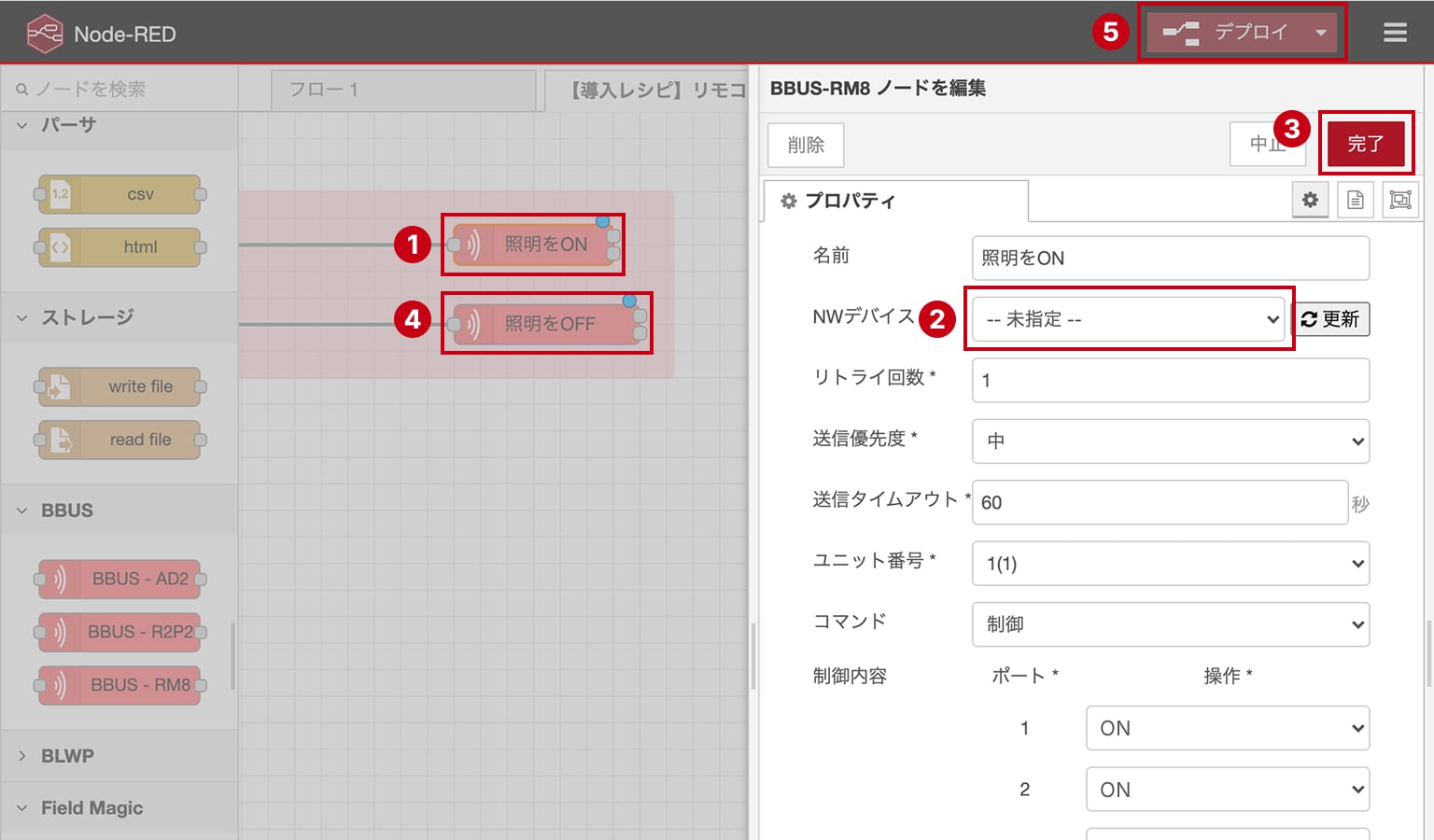

1. 「照明をON」という名前をダブルクリックしてBBUS-MC1ノード設定画面を開きます。
2. 「NWデバイス」で制御する対象の通信ユニットを選択します。
3. 「完了」をクリックします。
4. 同様の動作を「照明をOFF」でも繰り返します。
5. 「デプロイ」をクリックします。

NodeREDでの設定は以上となります。

【親機設定】 点灯消灯スケジュールの登録

点灯・消灯のスケジュールは、親機のスケジュールアプリで登録します。
スケジュールアプリでは、棟やフロアごとにグループを作って、その中に照明のまとまり（タイムスイッチ）を登録し、特定の時刻に自動スケジュールで制御を実行できます。

ブラウザのシステム管理画面からスケジュールアプリにアクセスしてください。

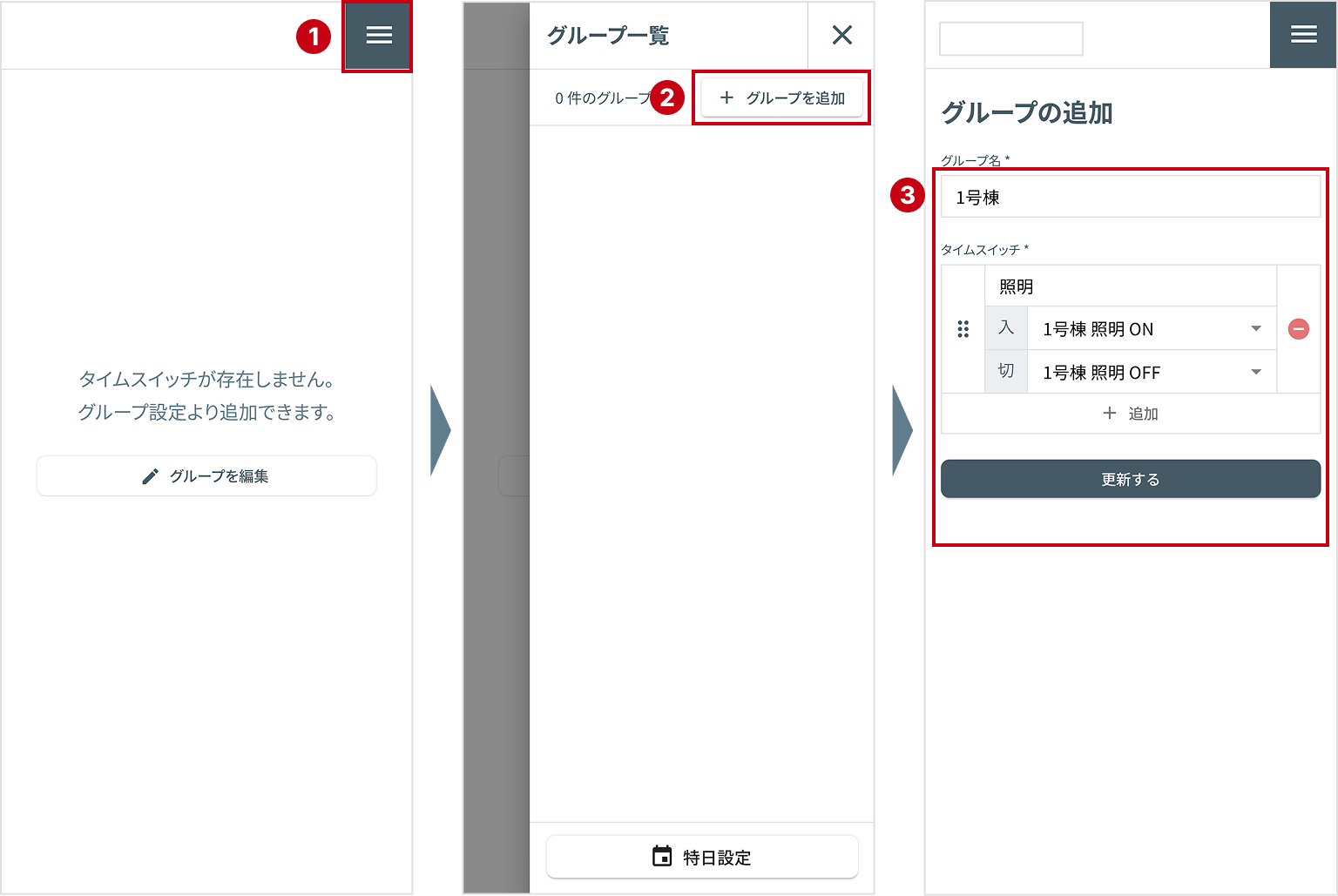

1. メニューを開きます
2. 「グループを追加」をクリックします。
3. グループ名とタイムスイッチを入力し、「更新する」をクリックします。
   タイムスイッチの入切は下記のように入力してください。
   – 入：1号棟 照明ON　- 切：1号棟 照明OFF

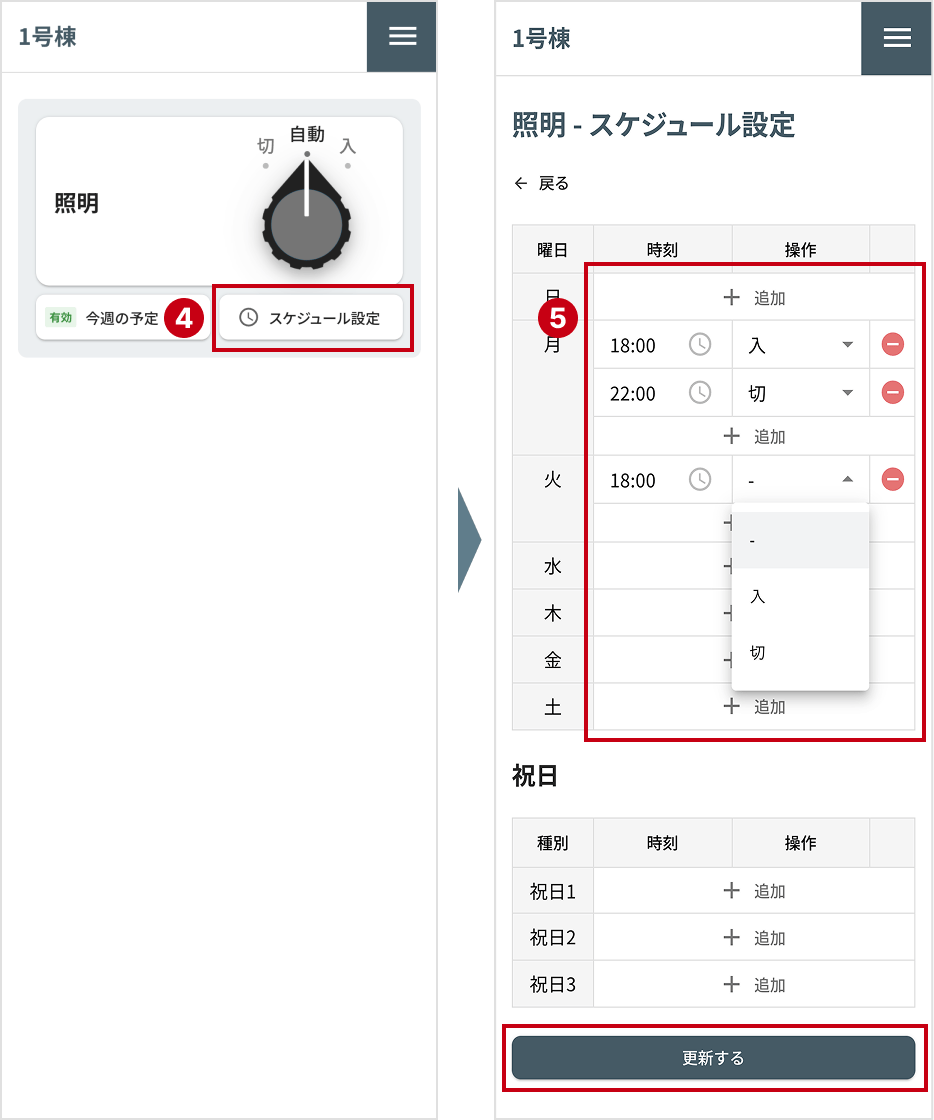

4. 「スケジュール設定」をクリックします。
5. 自動制御するスケジュールを登録し、「更新する」をクリックします。

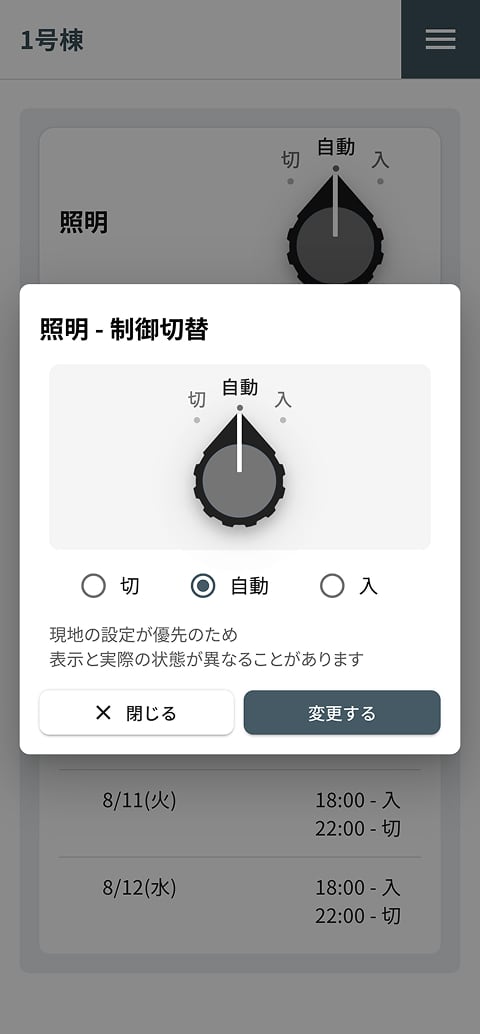

各タイムスイッチには「自動」「入」「切」の3つの状態があります。
動作は下記のとおりです。

• 自動 – 登録されたスケジュールどおりに制御が実行されます。
• 入 – スケジュールを無視し、変更した即時に制御状態を入に変更します。
• 切 – スケジュールを無視し、変更した即時に制御状態を切に変更します。

動作の確認がとれれば、スケジュールアプリでの設定は以上となります。
