【導入レシピ】リモコンリレーの無線化とスケジュール点灯

施設照明の点灯・消灯、人が毎日巡回して行う現場も多いのではないでしょうか。Field Magicなら、照明盤内のリモコンリレーに小さな無線ユニットを後付けするだけで、平日・休日・業務カレンダーに沿って自動で点灯・消灯できます。本記事では、導入の計画から工事内容まで解説します。

【計画】 照明盤のリモコンリレー数から子機台数を算出

子機を後付けできる盤かを見極めるため、施設の各棟にある照明盤がリモコンリレー方式かを確認します。リモコンリレー方式は、壁のスイッチから信号でリレーを開閉します。この方式であれば、盤に子機を後付けして自動化できます。

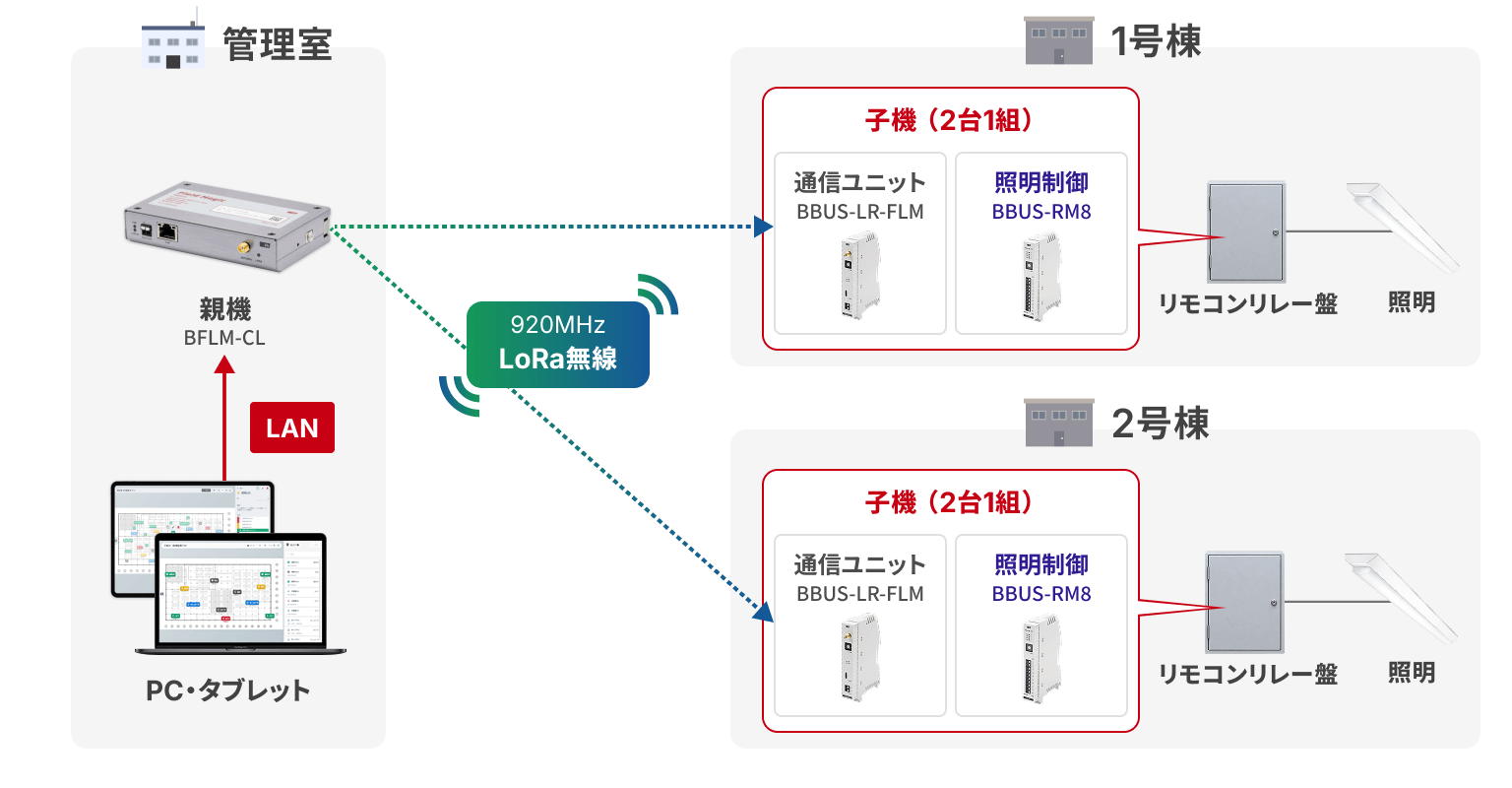

管理室に親機を1台、各棟に子機を用意します。子機は通信ユニットと照明制御ユニットの2台1組で、無線を受けてリモコンリレーを制御します。

品目	役割
通信ユニット BBUS-LR-FLM	コントローラーとLoRa無線で通信する通信ユニットです。入出力ユニットを最大15台まで接続できます。
照明制御ユニット BBUS-RM8	リモコンリレーを制御する。1台でリモコンリレーを最大8個接続できます。
リモコンリレー照明盤	既設物を活用できます。壁スイッチも併用可能です。
PC・タブレット	Webブラウザで親機にアクセスし、設備の操作画面を表示します。

照明制御ユニットBBUS-RM8は、1台で8回路を制御します。リモコンリレーの回路数に応じた必要台数は、下の対応表をご覧ください。
通信ユニット1台にこの照明制御ユニットを15台までつなげ、1つのまとまりで最大120回路まで制御できます。親機につなぐ通信ユニットの登録台数に制限はありませんので1,000個以上のリモコンリレーの制御も可能です。

分電盤1台あたりのリモコンリレー数と必要な照明制御ユニット（BBUS-RM8）

リモコンリレーの数	必要な BBUS-RM8
1〜8回路	1台
9〜16回路	2台
17〜24回路	3台
（8回路ごとに1台を追加）	…
最大120回路	15台（通信ユニット1台あたり）

【電気工事】 既設盤への後付け工事内容

電気工事では、既設のリモコンリレーに子機を接続します。
作業は盤ごとに完結し、離れた盤との間は無線で通信します。

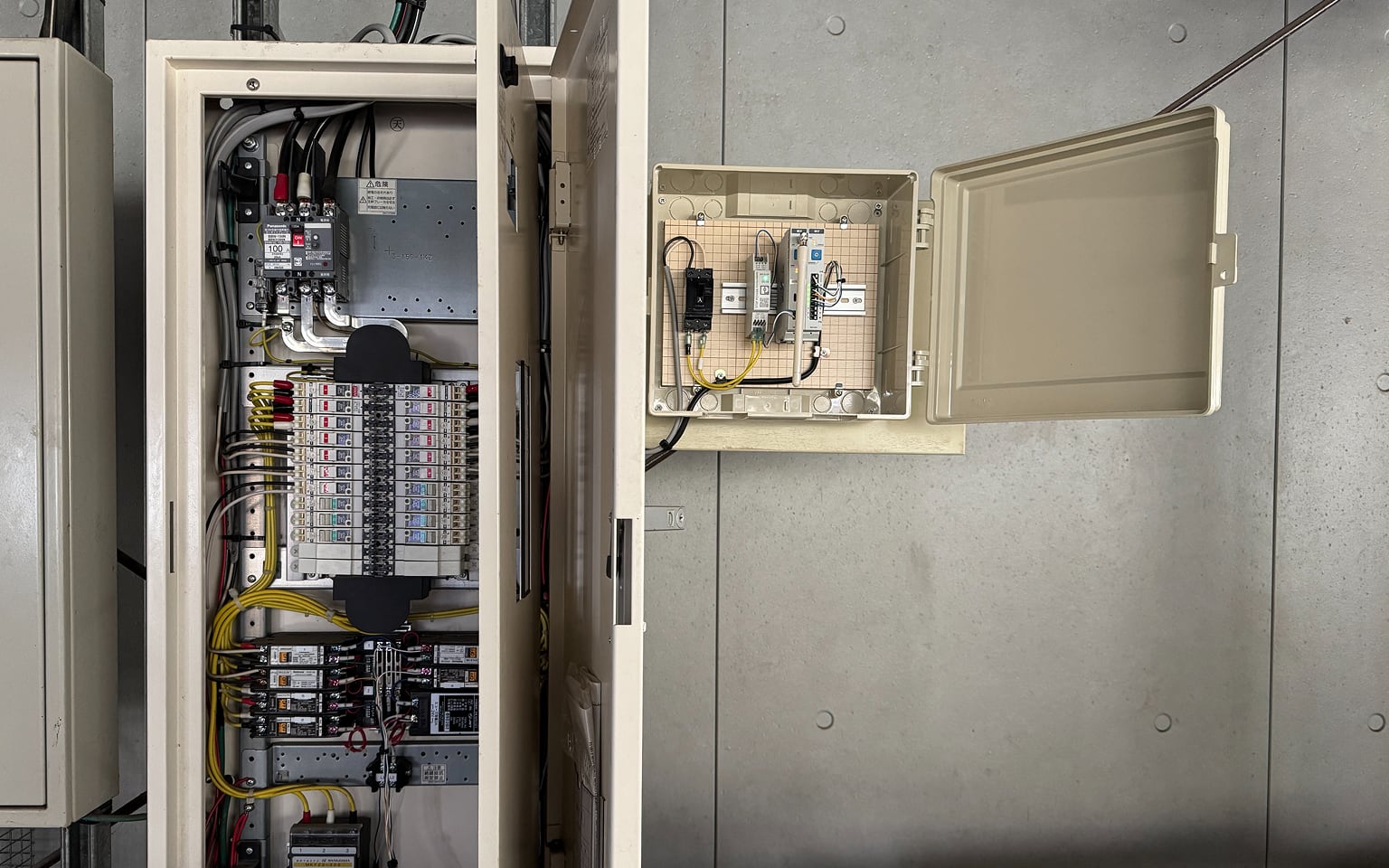

子機を取り付け、電源とアンテナを配線し、リモコンリレーの操作回路へ結線します。

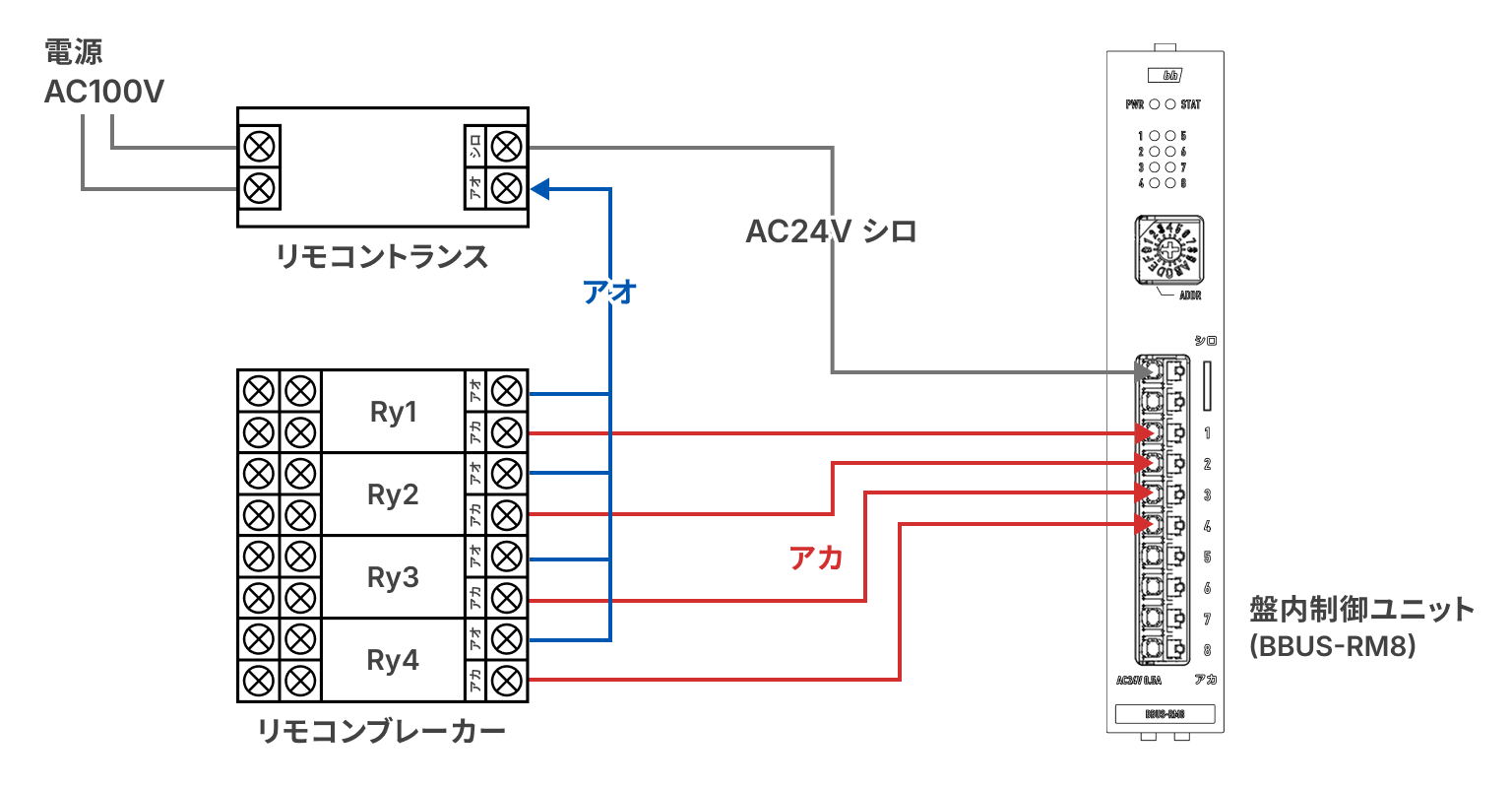

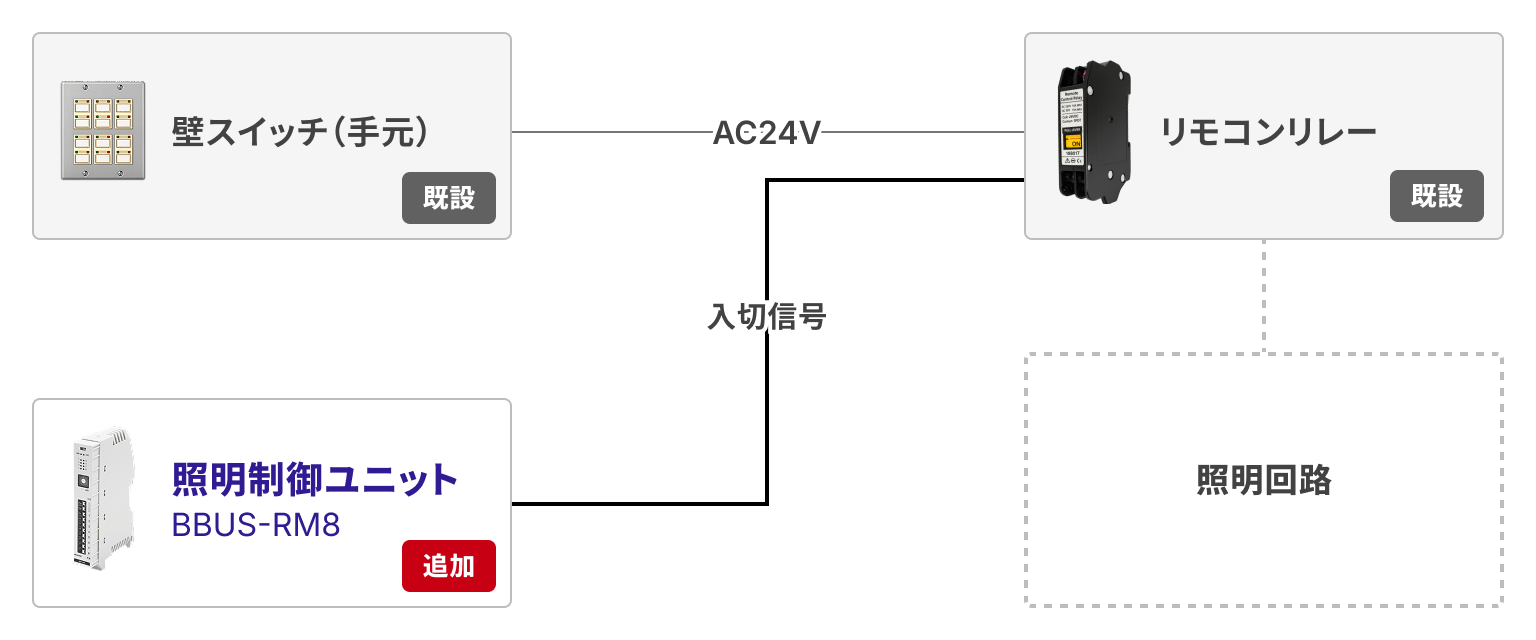

照明制御ユニットBBUS-RM8は、リモコンリレーの操作回路に、既設の壁スイッチと並列に割り込ませます。

リモコン制御端子は、共通のCOM（白・2端子）と、各リレーにつなぐ0〜7（赤・8端子）に分かれます。1台で8回路を制御します。親機との通信は、通信ユニットBBUS-LR-FLMを介して行います。金属盤は電波を弱めるため、アンテナを盤外へ延長して取り付けます。

---

アプリ構成について

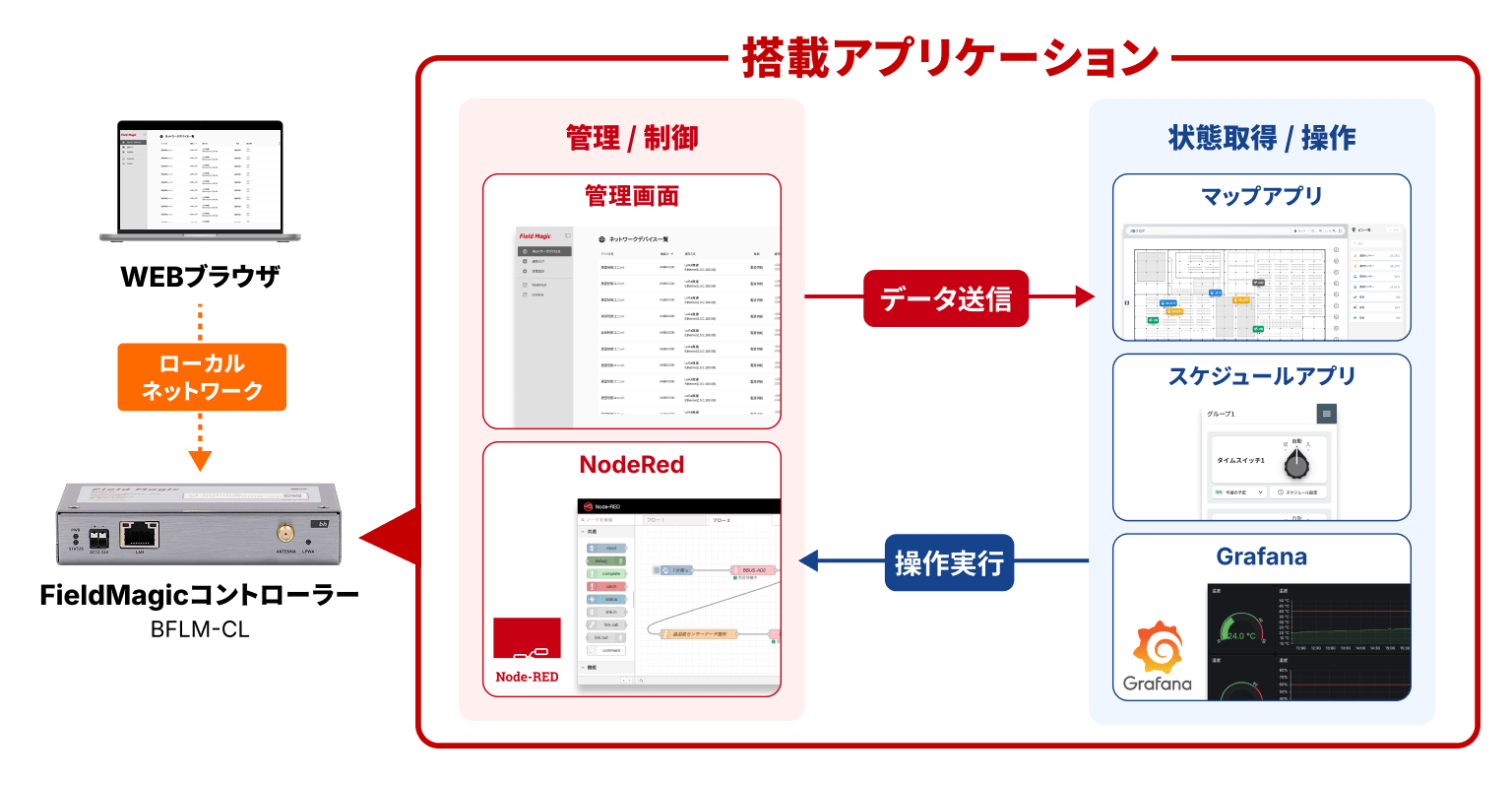

Field Magicに搭載されたのアプリケーションは上記のような構成になっています。
本記事では管理画面、NodeRED、スケジュールアプリを使用します。

【無線通信】 無線の電波強度（RSSI）を数値で確認

親機のシステム管理画面から、デバイスの登録と電波の強さ（RSSI）を確認します。
PCやタブレットのブラウザでhttp://＜機器コード＞.local/manage/network-devicesを開きます。

デバイスの登録方法については、【Field Magic】ユーザーガイド の 5-2. ネットワークデバイスの登録 をご確認ください。

登録したデバイスとの安定した通信のために、必要な電波強度が得られているか確認します。
電波は建物や金属盤、樹木に遮られるため、親機〜盤間で実際に電波の強さ（RSSI）を測ります。

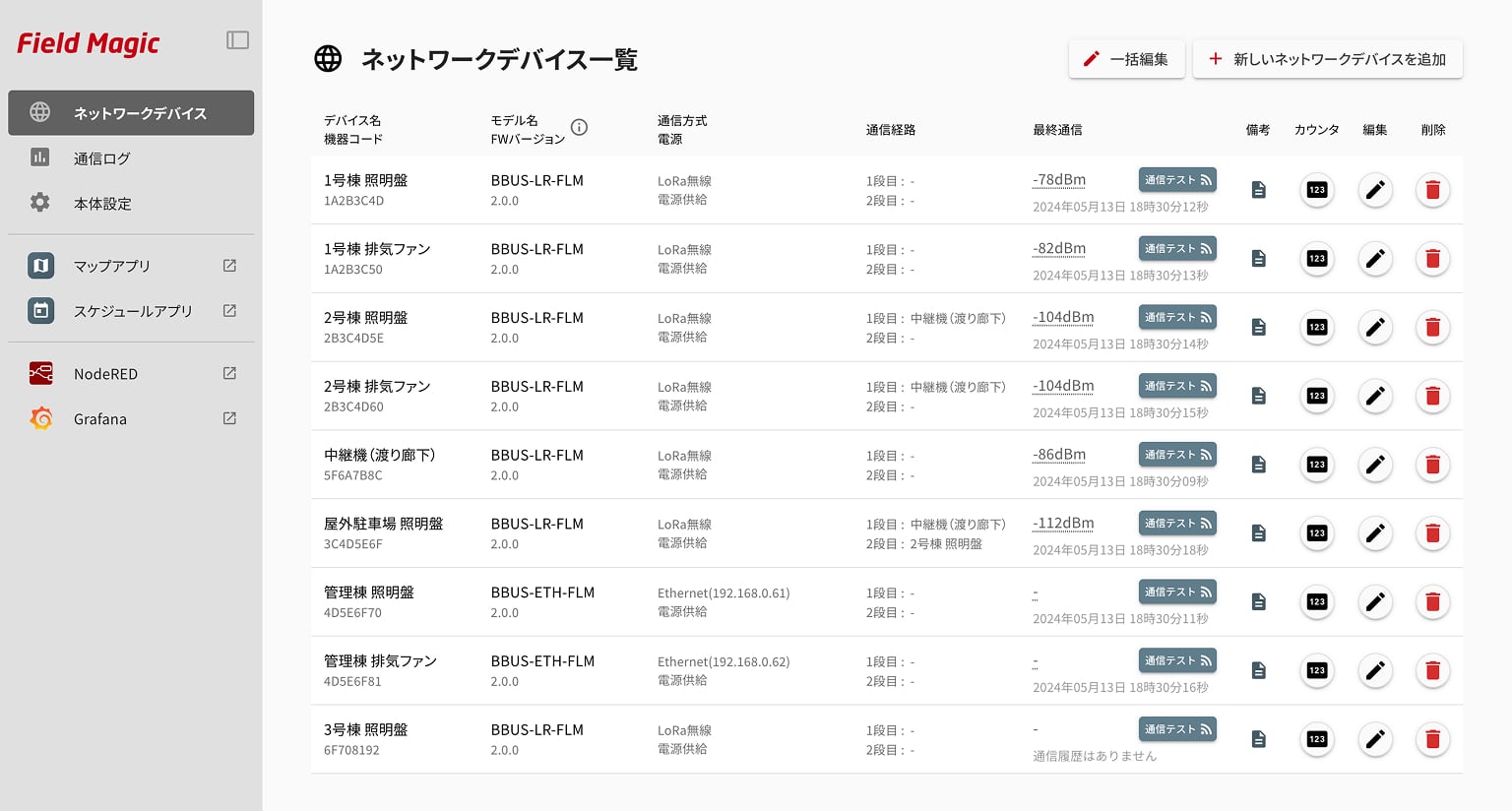

電波の強さと通信状態は、親機のネットワークデバイス一覧の最終通信「通信テスト」を実行することで確認できます。

RSSIは受信した電波の強さを表す値で、単位はdBmです。0に近いほど強く、マイナスが大きいほど電波は弱まります。
本システムの受信限界は−123dBmですが、余裕を見て−110dBm以上を目安とします。
−110dBm以上が得られない場合は、無線アンテナの盤外・高所への取り付けや、中継機の設置を検討します。

1. 電波強度を測る
   PCから親機にアクセスし、画面で親機〜盤間の電波強度（RSSI）を確認します。
2. アンテナを設置し直す
   −110dBm以上が得られない場合は、無線アンテナを盤外や高所へ取り付け直します。
3. 中継機を置く
   それでも届かない場合は、間に中継機を置きます。中継機は各子機に最大2台まで（2段まで）指定でき、どの子機でも中継機として使えます。

【親機設定】 画面の操作で設備が動くフローを用意する

画面のボタンと現場の設備は、親機のNode-REDに作るフローでつなぎます。

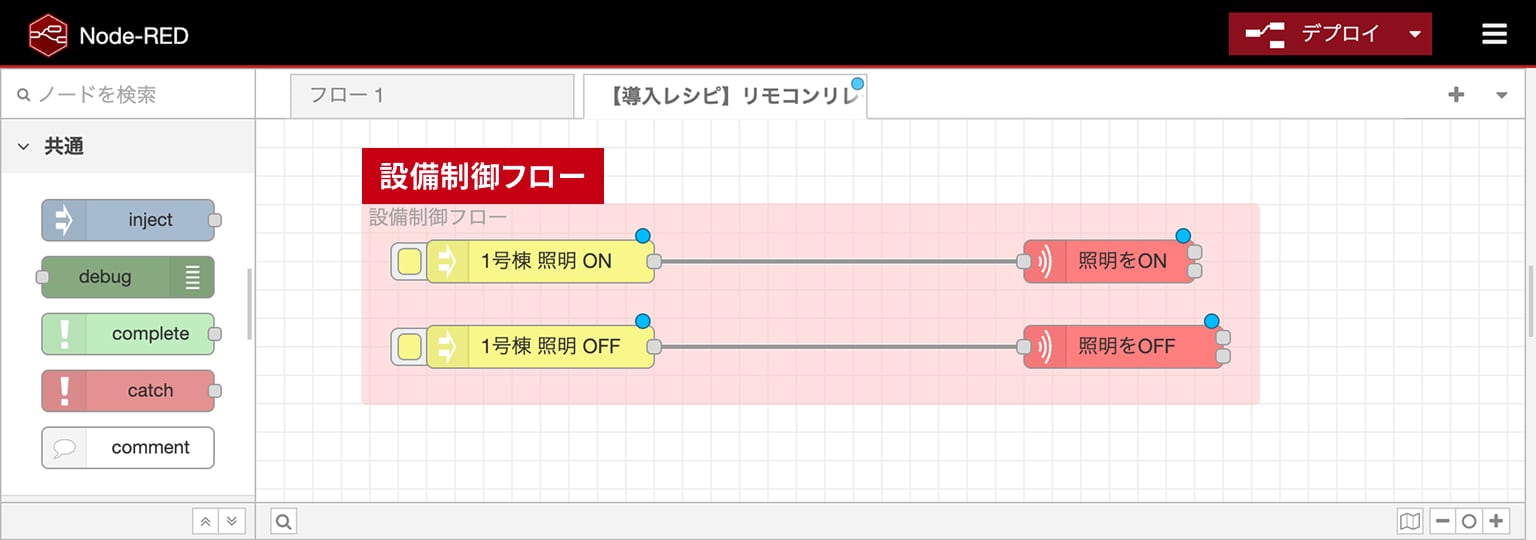

PCやタブレットのブラウザでhttp://＜機器コード＞.local/redを開きます。

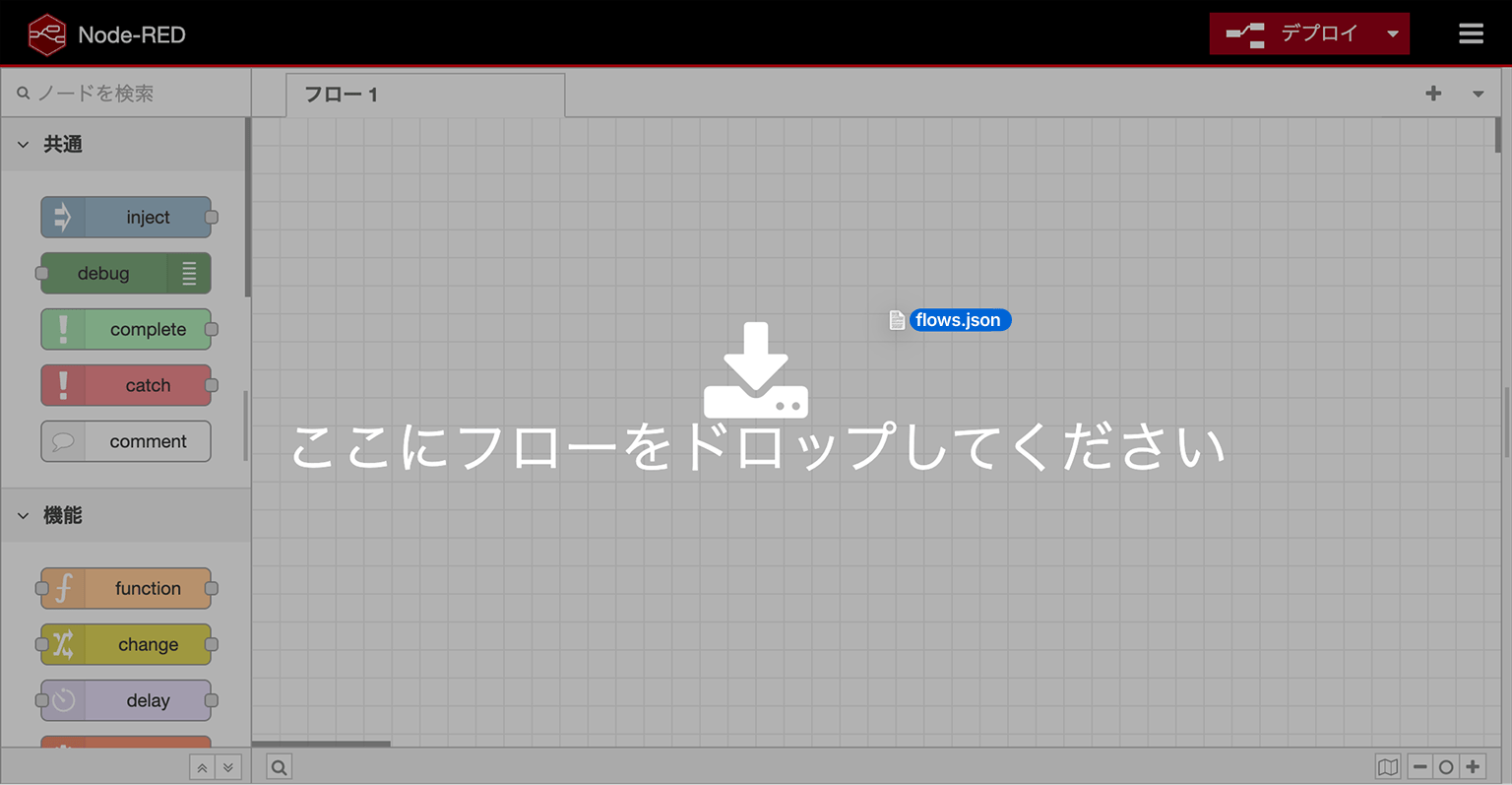

下記のファイルをダウンロードし、NodeRED画面にドラッグ&ドロップしてください。

設備制御フローの設定

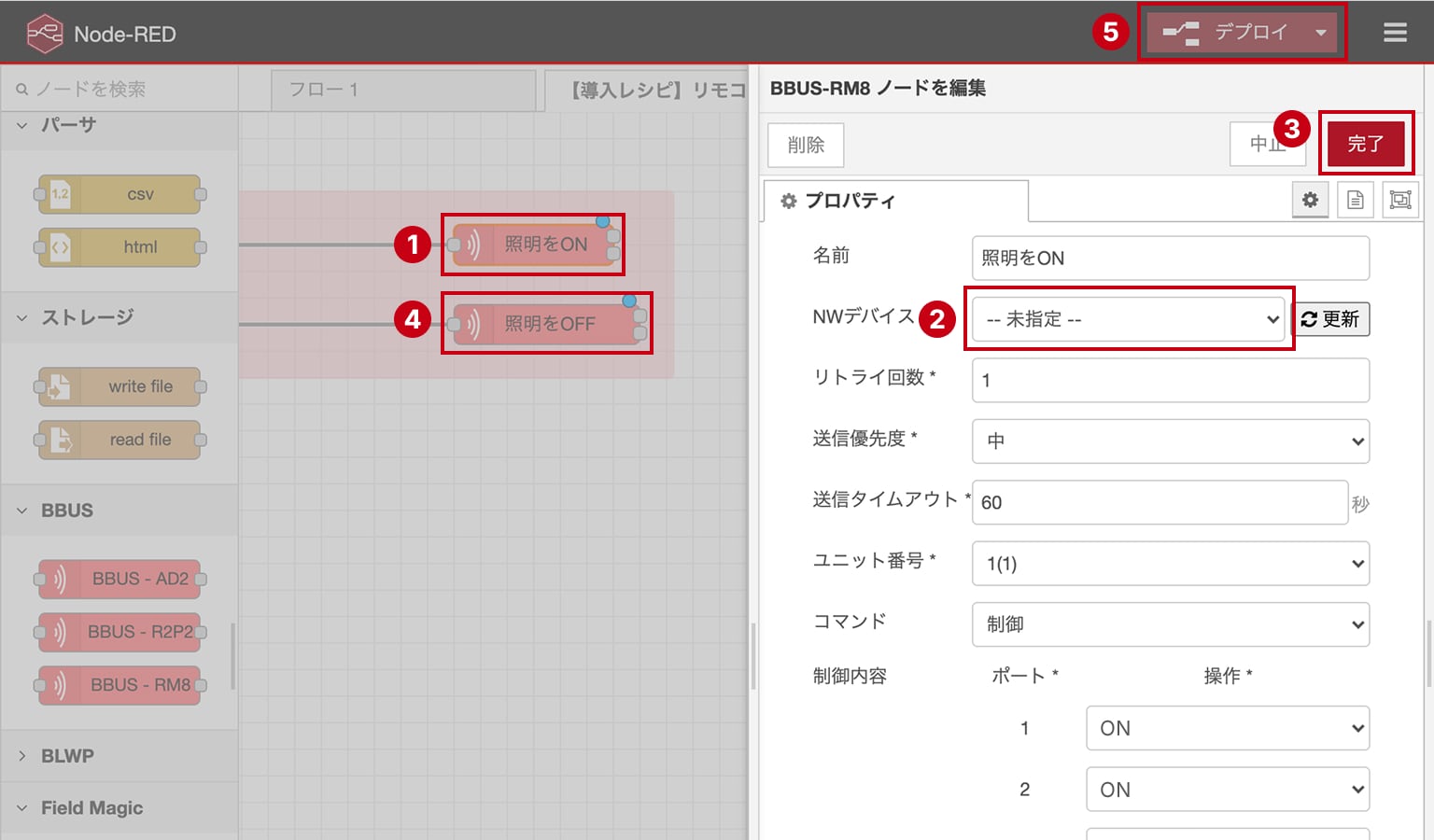

1. 「照明をON」という名前をダブルクリックしてBBUS-MC1ノード設定画面を開きます。
2. 「NWデバイス」で制御する対象の通信ユニットを選択します。
3. 「完了」をクリックします。
4. 同様の動作を「照明をOFF」でも繰り返します。
5. 「デプロイ」をクリックします。

【親機設定】 点灯消灯スケジュールの登録

点灯・消灯のスケジュールは、親機のスケジュールアプリで登録します。
スケジュールアプリでは、棟やフロアごとにグループを作って、その中に照明のまとまり（タイムスイッチ）を登録し、特定の時刻に自動スケジュールで制御を実行できます。
タブレットのブラウザで（http://＜機器コード＞.local/schedule）を開きます。

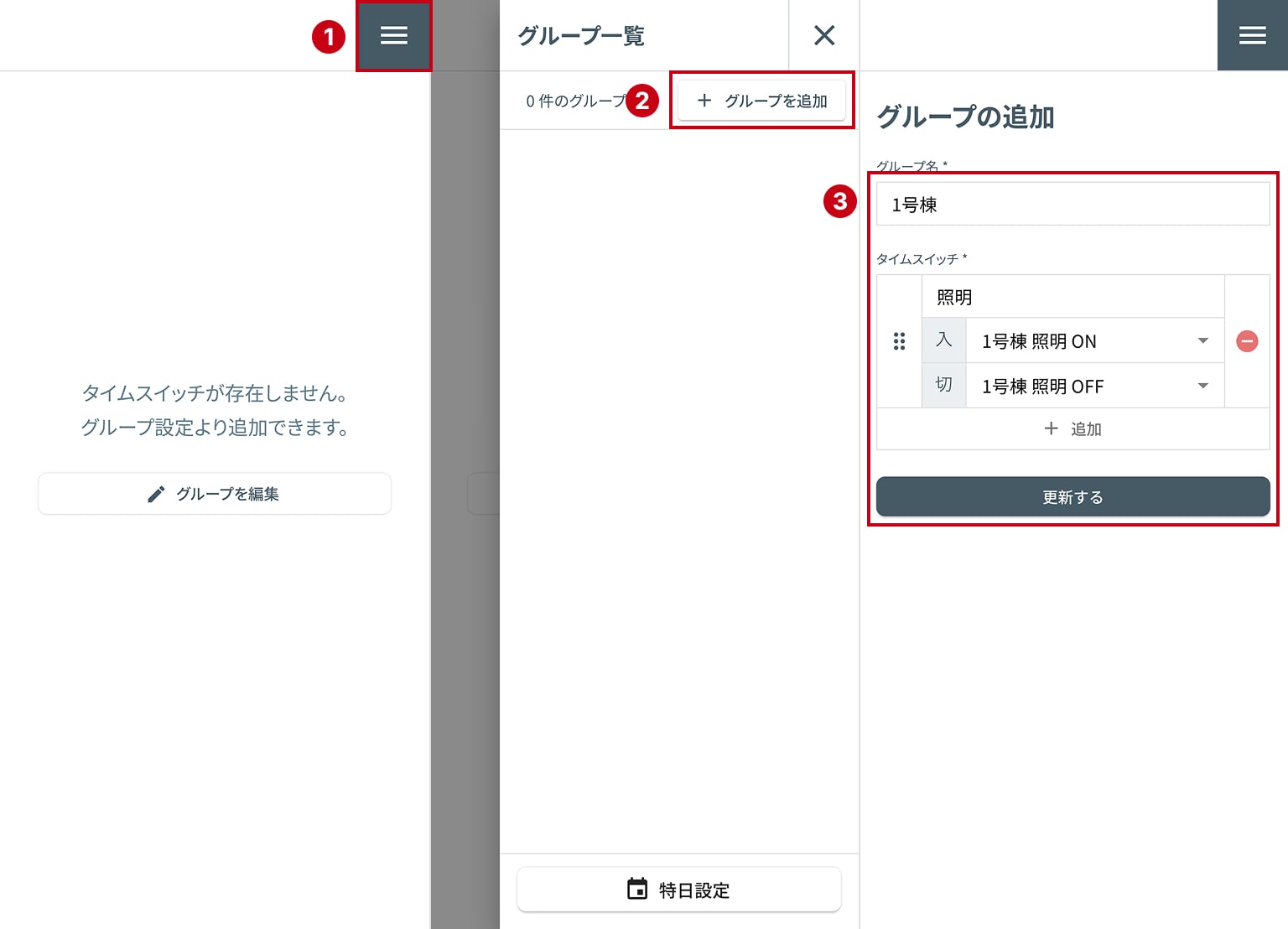

1. メニューを開きます
2. 「グループを追加」をクリックします。
3. グループ名とタイムスイッチを入力し、「更新する」をクリックします。
   タイムスイッチの入切は下記のように入力してください。
   – 入：1号棟 照明ON　- 切：1号棟 照明OFF

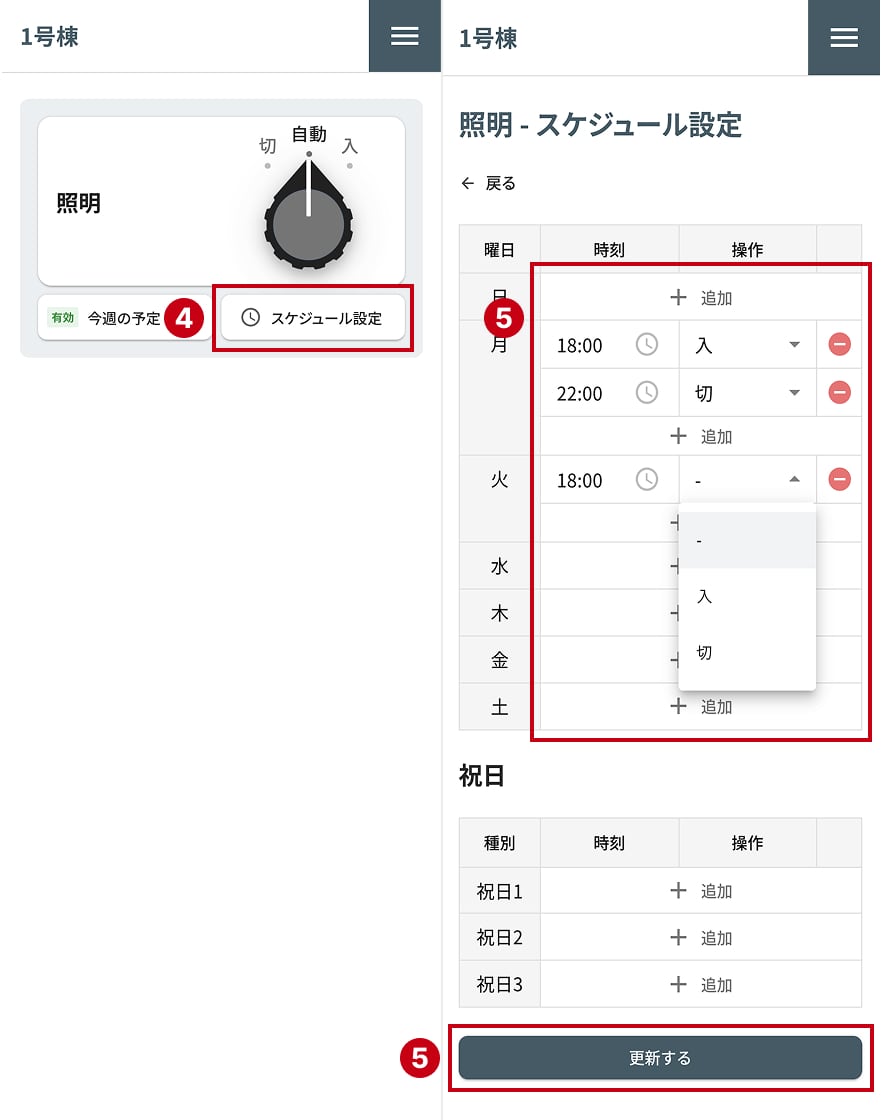

4. 「スケジュール設定」をクリックします。
5. 自動制御するスケジュールを登録し、「更新する」をクリックします。

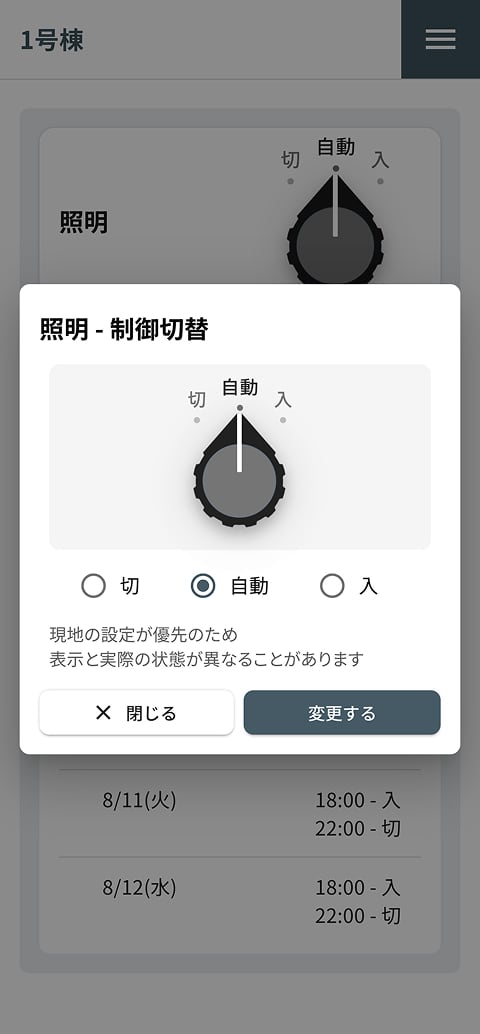

各タイムスイッチには「自動」「入」「切」の3つの状態があります。
動作は下記のとおりです。

• 自動 – 登録されたスケジュールどおりに制御が実行されます。
• 入 – スケジュールを無視し、変更した即時に制御状態を入に変更します。
• 切 – スケジュールを無視し、変更した即時に制御状態を切に変更します。

また、現地の壁スイッチも今までどおり使え、手元の操作が画面より優先されます。

【動作確認】 時刻どおりの点消灯

スケジュール設定した時刻に、照明が点いて消えるかを確かめます。

盤の前では、照明制御ユニットBBUS-RM8のリモコン状態表示LEDで状態を読み取れます。ランプはONで赤、OFFで緑、異常で黄、未接続で消灯に変わります。

複数の照明盤のスケジュールを一元管理

既設のリモコンリレー照明盤に子機を後付けすれば、計画から動作確認までの5つの工程で、照明を業務カレンダーに沿って自動で点灯・消灯できます。

スケジュールの設定と変更は、Webブラウザから行えます。棟や拠点が分かれていても、複数の照明盤を1つの画面でまとめて管理できるため、盤ごとに現地へ出向いて設定し直す必要がありません。

導入は買い切りで、月々の利用料もかかりません。
