Field Magic親機のソフトウェア構造

Field Magicのコントローラー（無線親機 BFLM-CL）は、LoRa無線の基地局であると同時に、制御・可視化・データ蓄積のソフトウェアを内蔵した小型サーバーです。本記事では親機内部のソフトウェア構造を整理し、親機の中で何が動いているのか、アプリと制御ロジックはどう繋がっているのかを解説します。

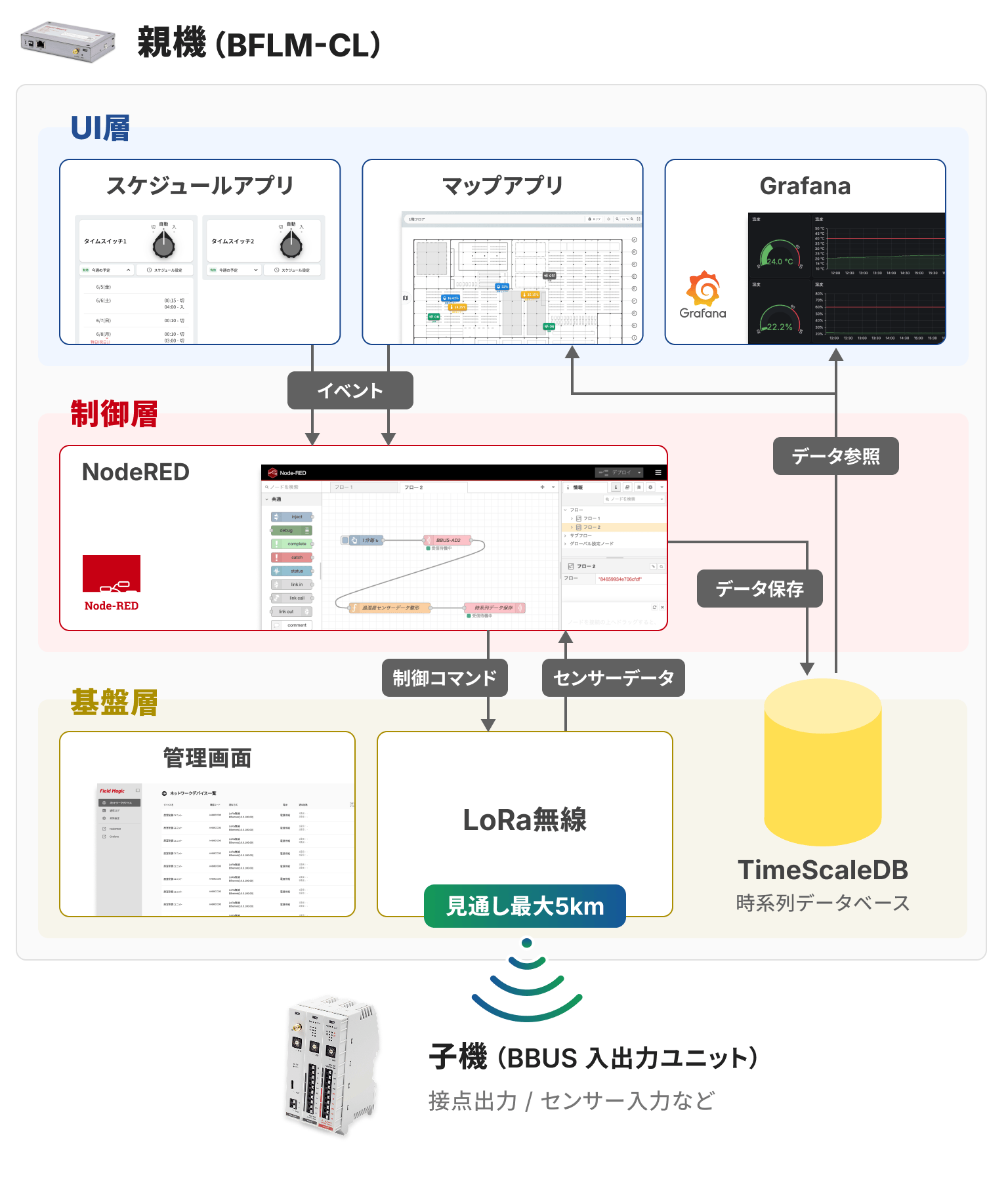

3層で構成されるOS

親機に搭載されたソフトウェア（OS）は、3つの層で構成されます。

層	ソフトウェア	担うこと
UI層	スケジュールアプリ、マップアプリ、Grafana	設備の操作、状態の確認、蓄積データの閲覧
制御層	Node-RED	操作・イベントの受付、無線コマンドへの変換と実行
基盤層	LoRa通信部、管理画面	子機とのLoRa無線通信、子機の登録、通信ログ、本体設定

3層の違いは、業務の違いでもあります。

• UI層：日常の運用者によるスケジュールアプリ、マップアプリの利用
• 制御層：導入・構成変更時のNode-REDのフロー設定
• 基盤層：導入時およびトラブル時の解析

UI層は、運用者が日常的に触れる画面を提供します。UI層で行った操作は制御層のNode-REDに渡り、Node-Red上での制御を経て基盤層に渡ります。基盤層では、子機とのLoRa無線通信と、その前提となる構成情報（子機の登録、通信設定）を担います。Node-REDが組み立てたコマンドは、基盤層を通って子機へ届きます。

データの記録は、子機から取得したデータをNode-REDの制御で時系列データベース（TimescaleDB）に保存します。Grafanaは時系列データベース参照し、グラフ描画します。

すべての画面には、ブラウザからLAN経由でアクセスします。親機は、外部のサーバーを使わず、制御の実行とデータの蓄積を自機の中で行います。
本体設定のWEBサーバー設定では、マップアプリ、スケジュールアプリ、Node-RED、Grafana、管理画面のそれぞれに、別のユーザー名とパスワードを設定します。日常の運用者にはアプリの認証情報だけを渡し、フローや構成に触れるNode-REDと管理画面はパスワードで認証します。

UI層 — 日常の運用を担うアプリ

すべてのアプリは、PCやスマートフォンのブラウザからURLアクセスします。

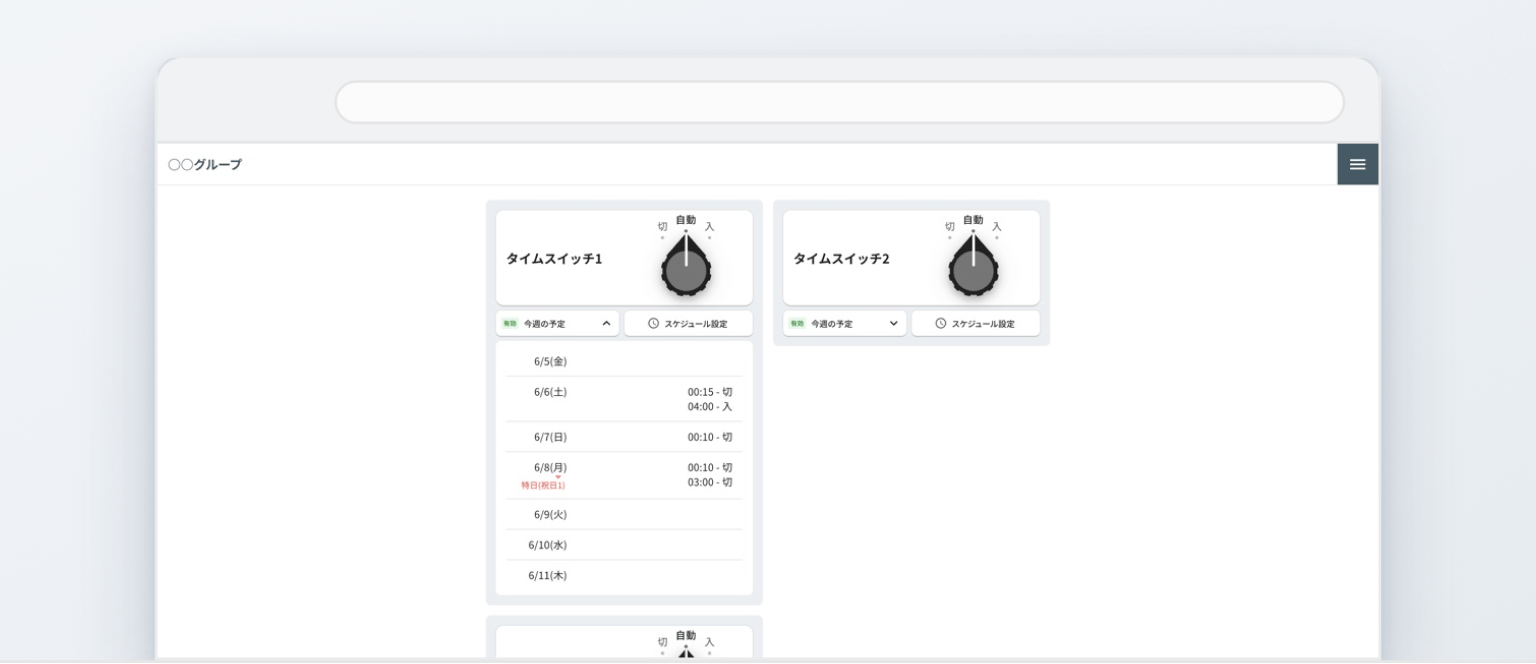

スケジュールアプリ — 曜日・時刻・祝日で自動制御する

設備のON/OFFを時間で自動化するアプリです。操作の中心はタイムスイッチで、「入・自動・切」の3ポジションを持ちます。「自動」ではスケジュールに従って動作し、「入」「切」に切り替えれば手動で即時操作できます。

スケジュールは曜日ごとに時刻と操作（入/切）を複数設定でき、祝日・特日には専用の枠で時刻と操作を設定できます。「平日は稼働、祝日は停止」のような運用を、スケジュール設定だけで実現できます。

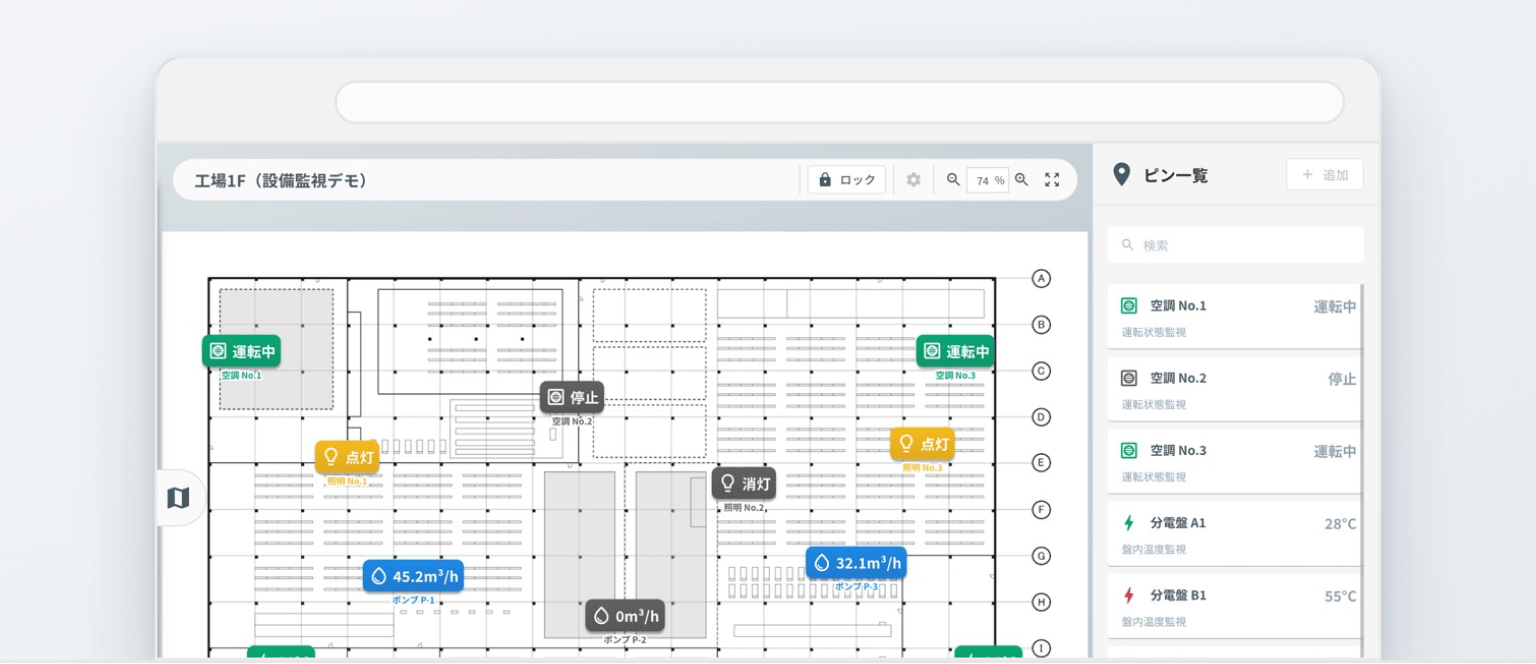

マップアプリ — 図面・地図の上で監視・操作する

点在する設備を、工場図面や地図の上に配置して監視・制御するアプリです。敷地が広い現場でも、状態の確認から操作までを一つの画面で行えます。

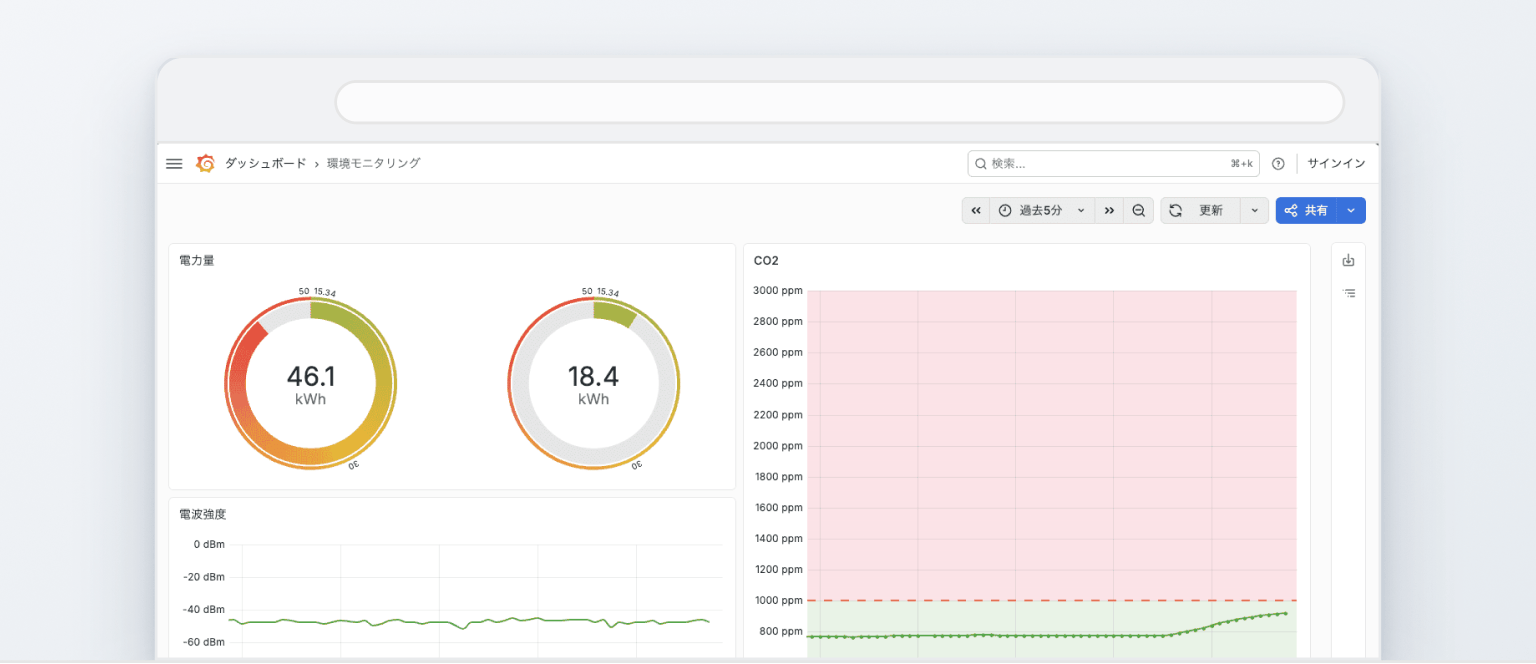

Grafana — 蓄積データを時系列グラフで見る

親機のデータベースに蓄積されたセンサーデータ、例えば電力量や環境データの推移を、時系列グラフで表示します。

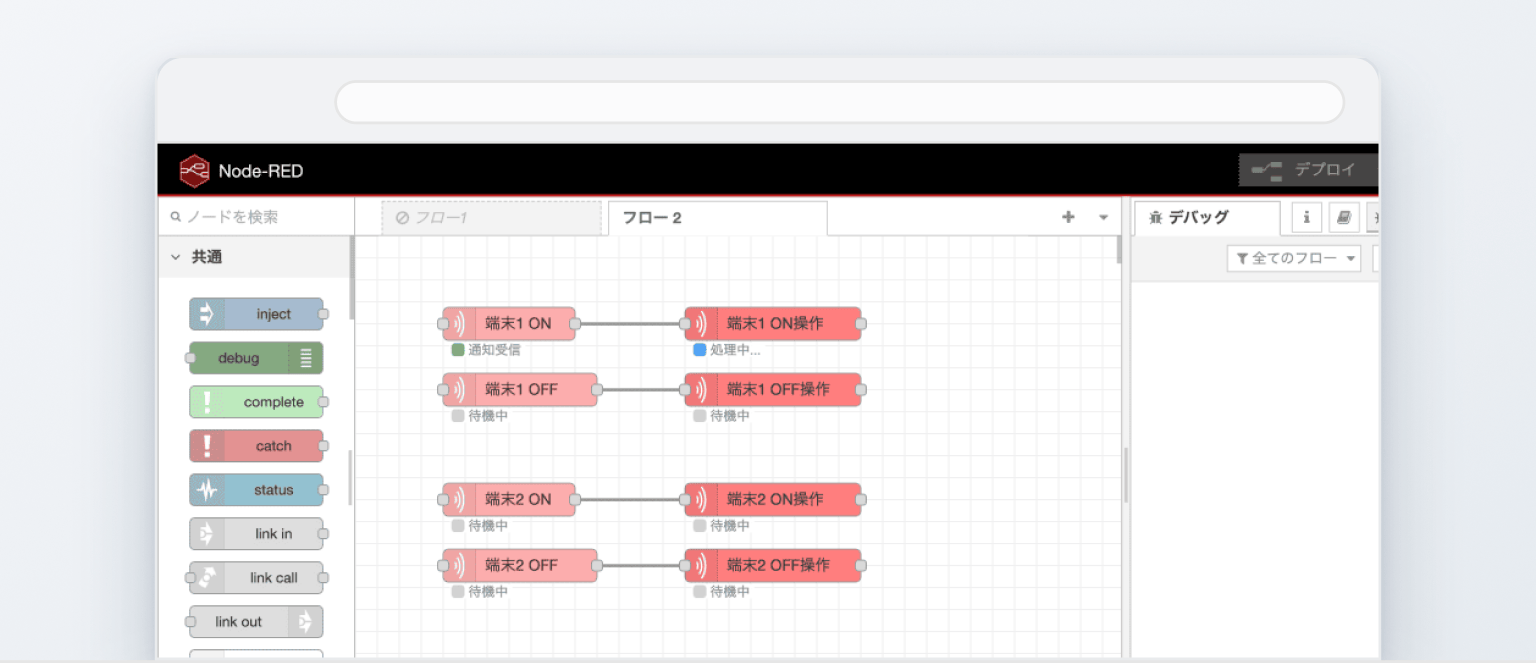

制御層 — ビジュアルプログラミング環境 Node-RED

Node-REDは、ブラウザ上で動くビジュアルプログラミング環境です。Field Magicでは、制御ロジックをすべてNode-REDのフローとして記述します。

親機のNode-REDには、Field Magic専用のノードが用意されています。

• アプリ待受・イベント待受: UIアプリからの操作や子機からのイベントを、フローの起点として受け取るノード
• BBUSノード（BBUS-R2P2 / BBUS-AD2 / BBUS-RM8）: 入出力ユニットへのコマンド（出力ポート制御、データ取得など）を組み立てるノード
• 時系列データ保存: 取得した値をデータベースに書き込むノード

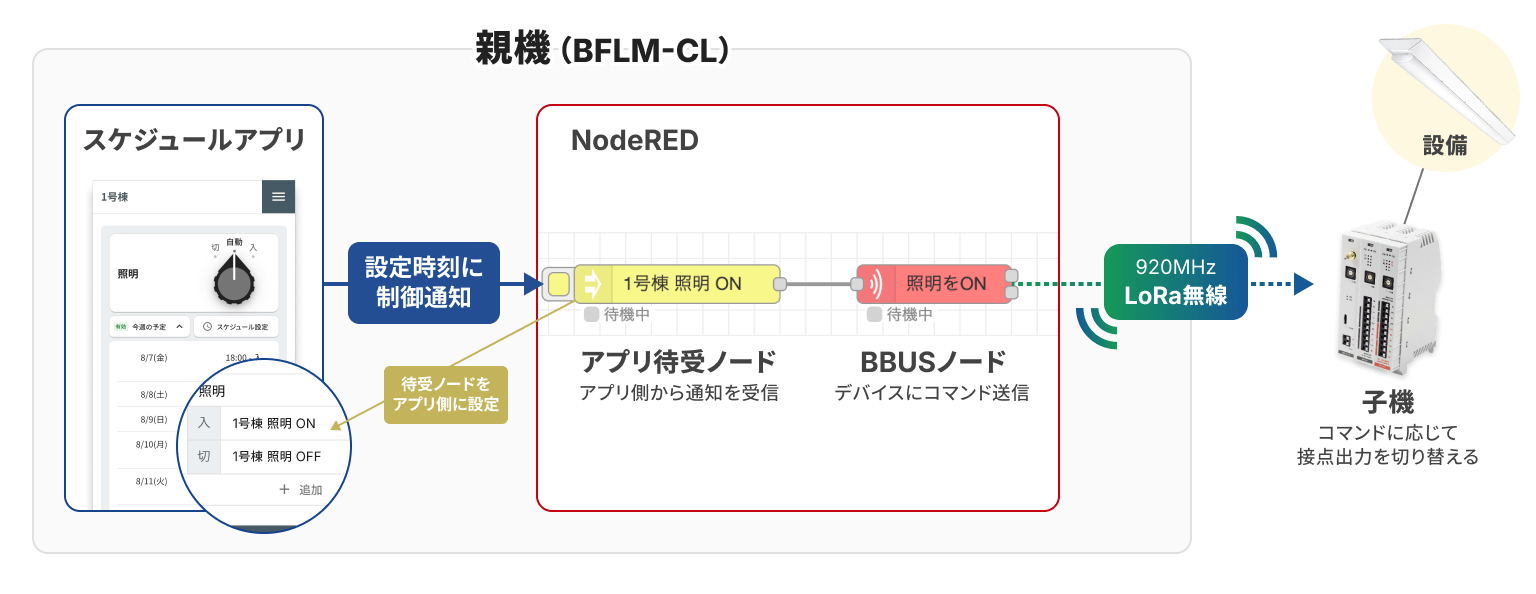

スケジュールアプリを例にすると、制御は次の経路をたどります。

アプリの操作はイベントとしてNode-REDに渡り、フロー上のBBUSノードがコマンドを組み立て、基盤層がLoRa無線で子機へ送ります。アプリ側のアクション名とNode-RED側の待受ノード名が対応しているため、どの操作で何が実行されるかは、フローを開けばそのまま確認できます。

センサー側は同じ経路を逆にたどります。子機の値は基盤層を経てBBUSノードに届き、時系列データ保存ノードがデータベースに書き込みます。Grafanaはこの蓄積データを表示します。

センサー値がしきい値を超えたら送風機を起動する、複数のセンサー条件で分岐するなど、ハードウェアタイマーやPLCで組んでいたロジックを、フローの編集で実現できます。上位システムや外部APIとの連携も、フローで記述が可能です。

基盤層 — LoRa通信と構成の管理

基盤層は、子機とのLoRa無線通信そのもの（フレームの送受信、中継経路、通信ログの記録）と、機器構成情報を担います。上層のアプリやNode-REDが子機と通信する際、無線区間の送受信は基盤層が行います。

管理画面は、この層を設定・診断するための画面です。管理画面では以下の機能を提供しています。

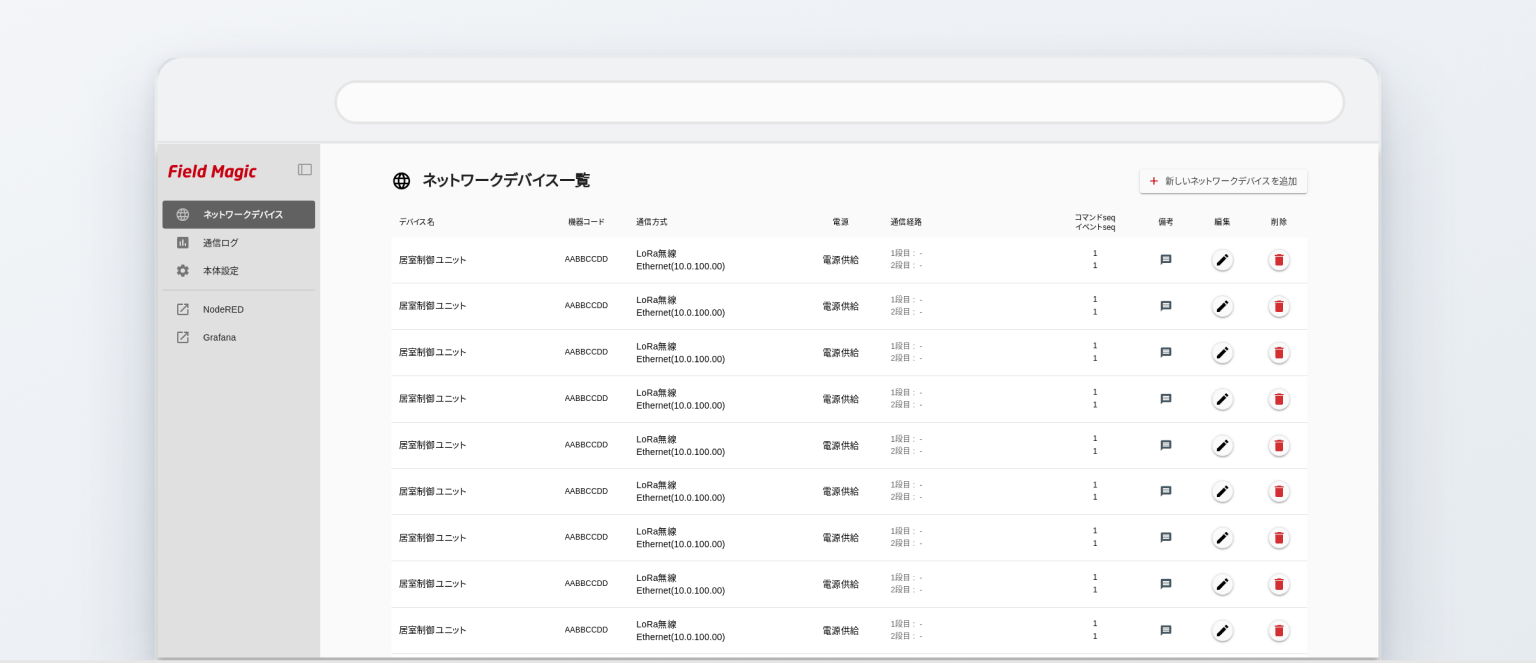

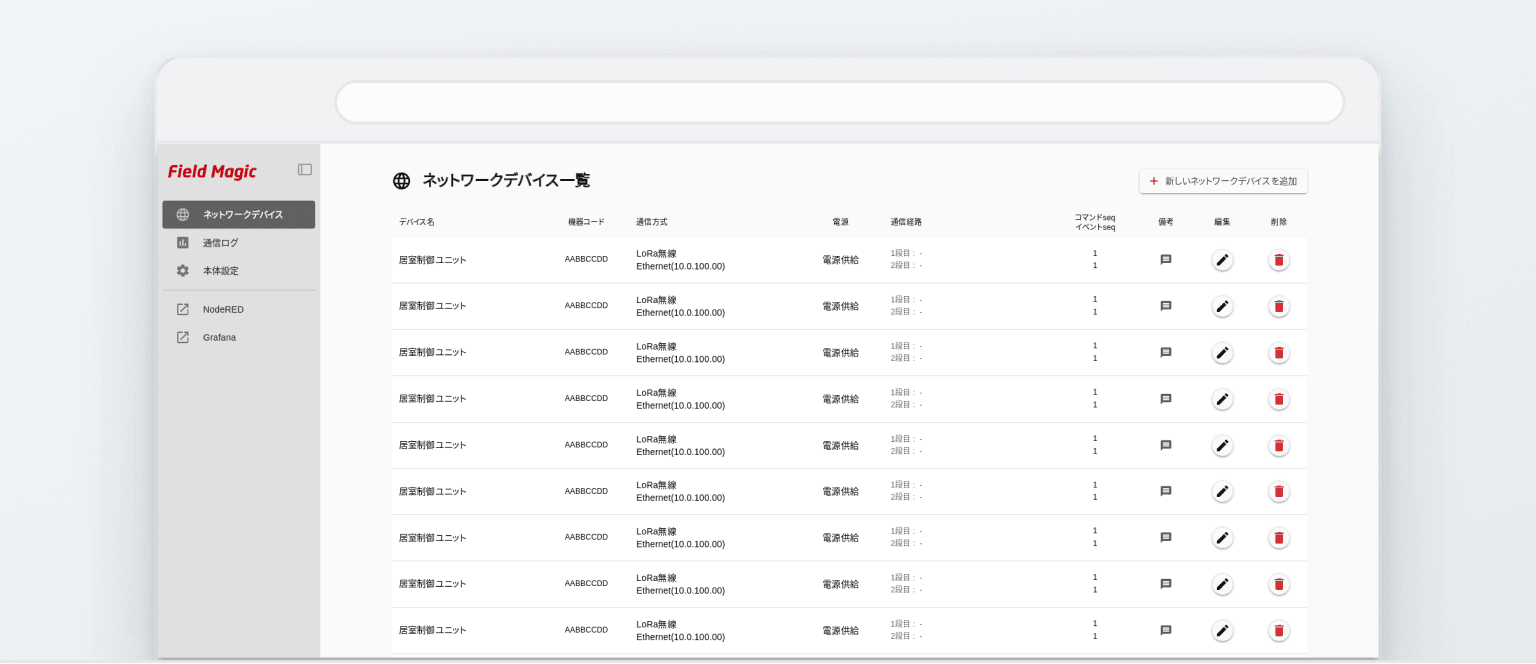

ネットワークデバイス管理
子機の登録・編集を行います。一覧画面には子機ごとの電波強度（RSSI）と最終通信日時が表示され、通信テストで疎通を個別に確認できます。

通信ログ
親機と子機の間で交わされた全フレームが、送信元・送信先・フレーム種別・RSSI・ペイロードまで記録されます。時刻や送信元で絞り込み、CSVでダウンロードできます。「制御が届かない」「センサー値が来ない」といった事象を、フレーム単位の記録に基づいて切り分けられます。

本体設定
時刻同期（NTP）、LoRa無線チャンネル、LAN設定、画面単位のアクセス認証（BASIC認証）、データ保持期間、ファームウェア更新、設定のバックアップ・復元をここで行います。

3層の機能が1台の親機で完結

通常、3層は別々の製品に分かれますが、Field Magicでは親機1台で完結します。親機のソフトウェアを3層の区分で理解いただくことで、どこで何が実行されているかを判断することができます。
