制御盤を遠隔操作
現場訪問を最小限に
安全と利便性を両立

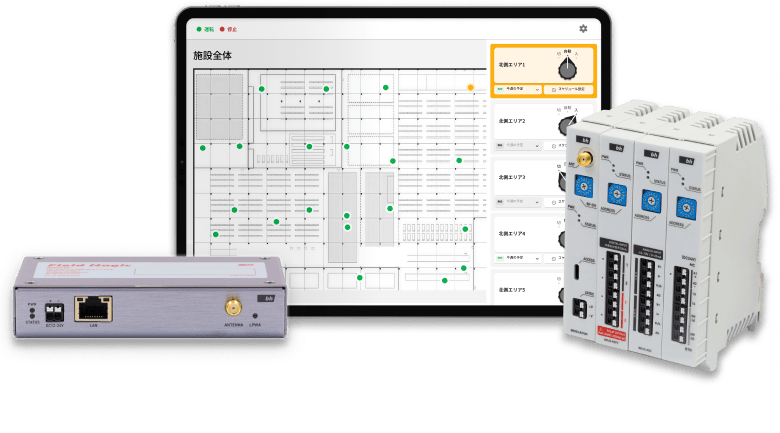

LoRa無線式制御装置
長距離無線LoRa
/
祝日・営業日スケジュール対応
/
ランニングコスト0円
制御盤管理にリソースが奪われていませんか？
現場に行かなければ、設備の稼働状態を把握できない
設定変更の巡回工数が負担
スケジュール制御が正しく実行されたか、履歴を確認できない
稼働日の手動操作
FieldMagicの無線化で
制御盤の管理をデジタル化
遠隔から一括操作
「現場に行かない」運用を実現します
Before
従来の運用

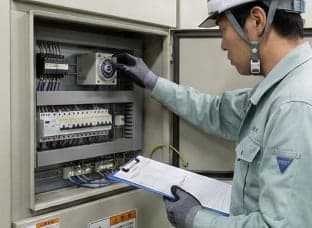

制御盤ごとの現地操作
目視確認による監視
アナログタイマーによる制御
定期的な時計合わせ作業
配線工事による設備拡張
After
FieldMagic導入後
管理室からの遠隔操作
自動監視でアラート通知
ソフトウェアによるスケジュール制御
NTPサーバーで自動時刻同期
無線化による柔軟な設備拡張
接続設備例
ユーティリティ設備の制御に

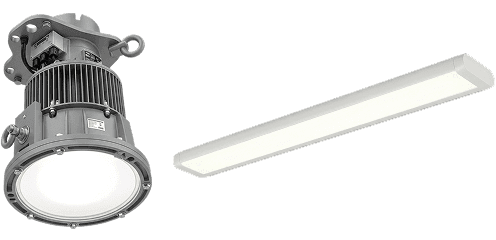

照明
始業・終業、休憩時間、残業時間に合わせて点灯パターンを自動制御。
時間帯別の自動点灯
エリアごとの制御
省エネ運転の実現

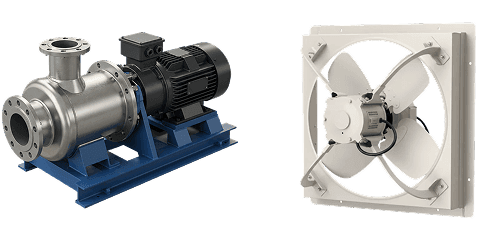

ポンプ・ファン
排水ポンプや換気ファンの運転状態をモニタリング、異常停止時にアラート発報。
稼働状態の監視
異常時のアラート
予防保全の実施

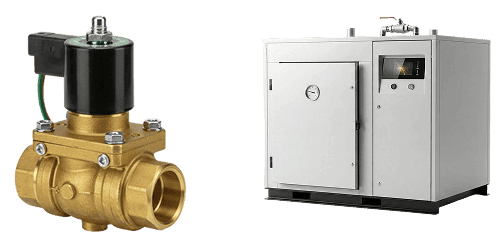

電磁弁・ボイラー
遠隔からの開閉操作や、運転スケジュールの集中管理。
遠隔開閉操作
スケジュール管理
温度・圧力監視
既設の設備にも最新機能を追加できる
現場へ行かない安全管理で労災防止

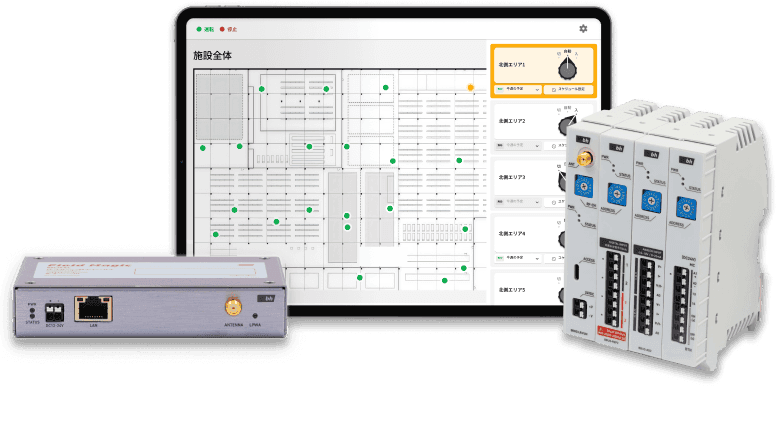

FieldMagicの機器構成
画面上から制御盤を操作可能。

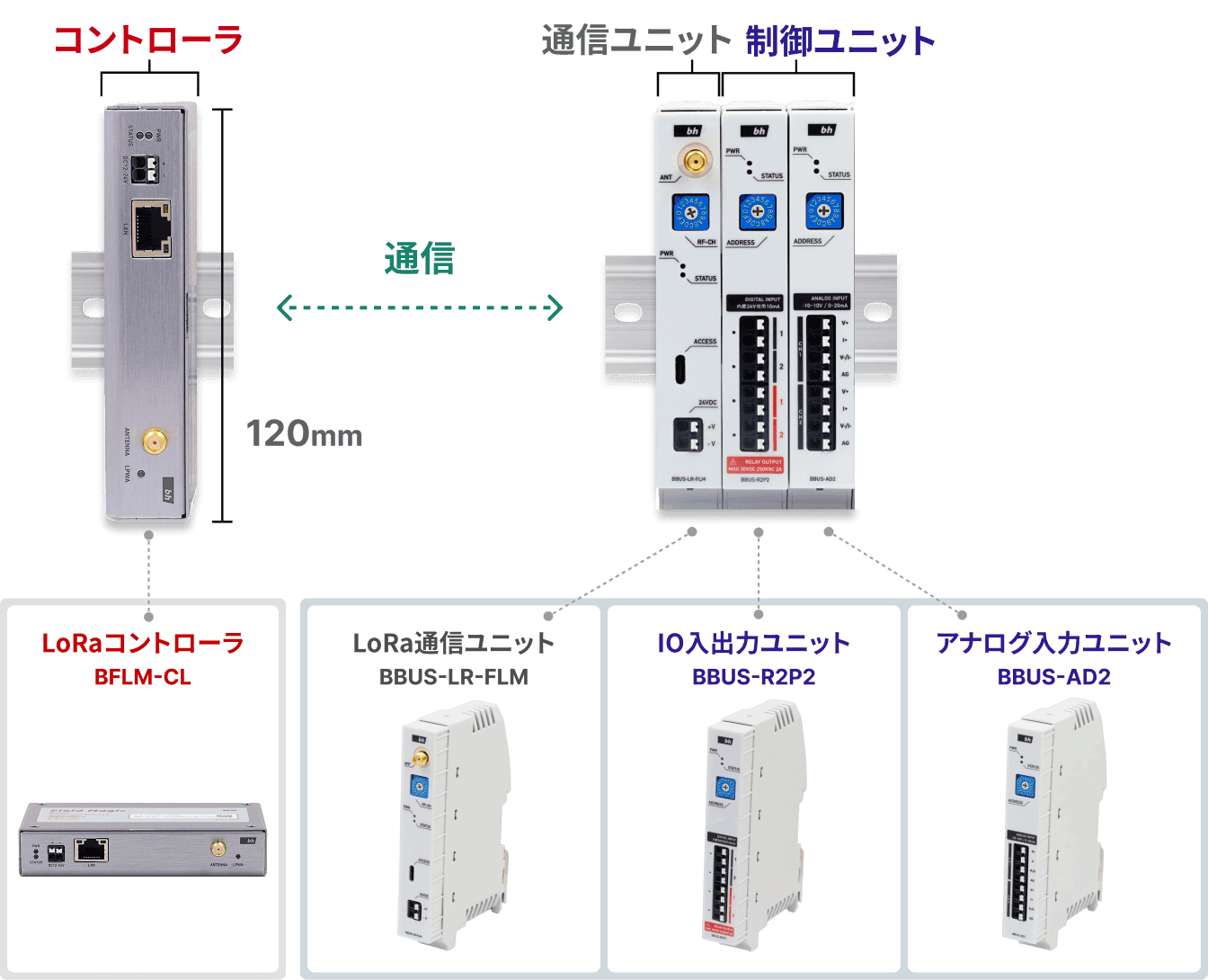

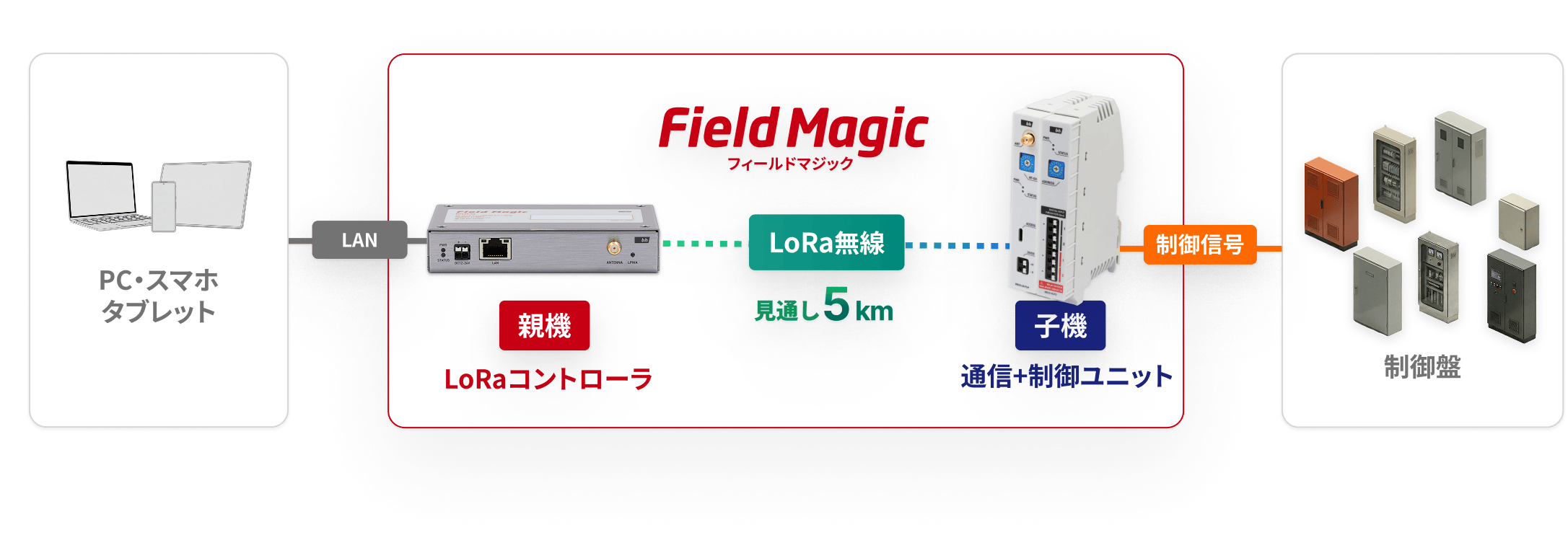

製品・システム構成

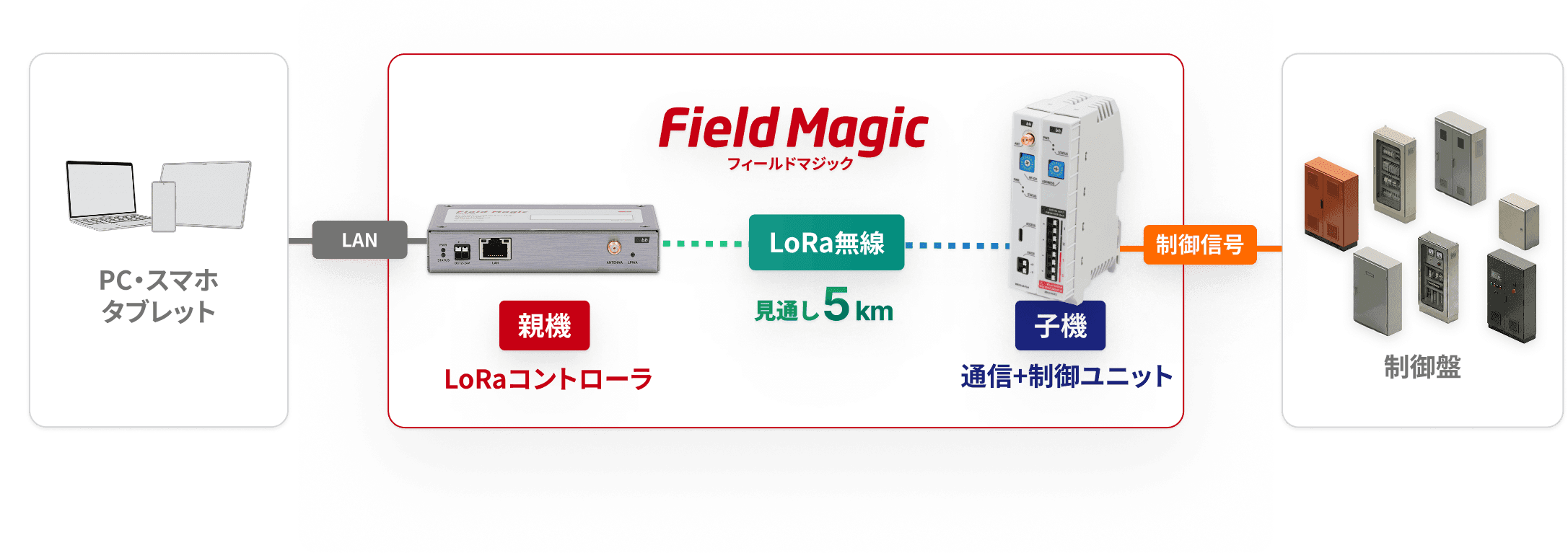

親機と各機ユニット(子機)とLoRa無線で接続し、システムを構成。
「通信+制御」
ユニットを連結
制御ユニットは自由に組み合わせてご利用可能です。

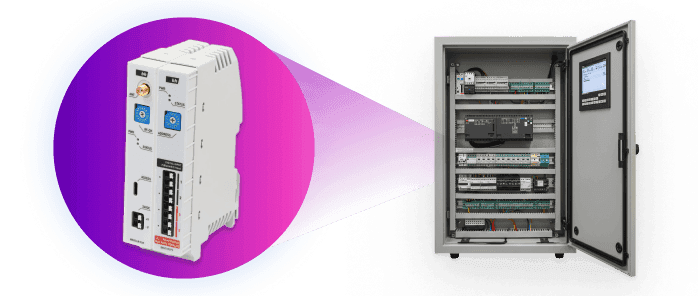

最小限の工事で迅速な現場導入

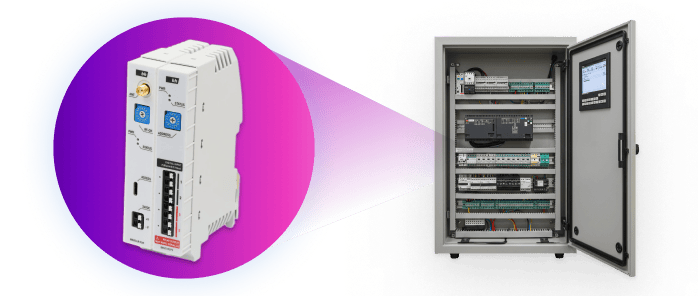

既設を活用、後付け可能。
無線子機100台以上※を接続。

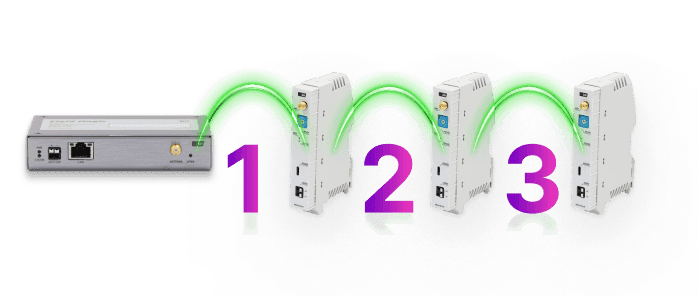

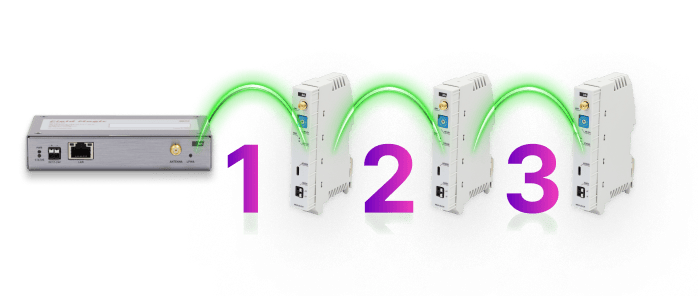

3段中継で広域通信。
※実際に立体構成となる場合および台数については環境や通信頻度に依存します。通信は暗号化されており、改ざんや傍受から保護されています。
無線通信には920MHz帯の「特定小電力無線（LoRa）」を採用しています。2.4GHz／5GHz帯の無線LANとの電波干渉を回避しつつ、見通し約5kmの長距離通信を実現します。
設置工事

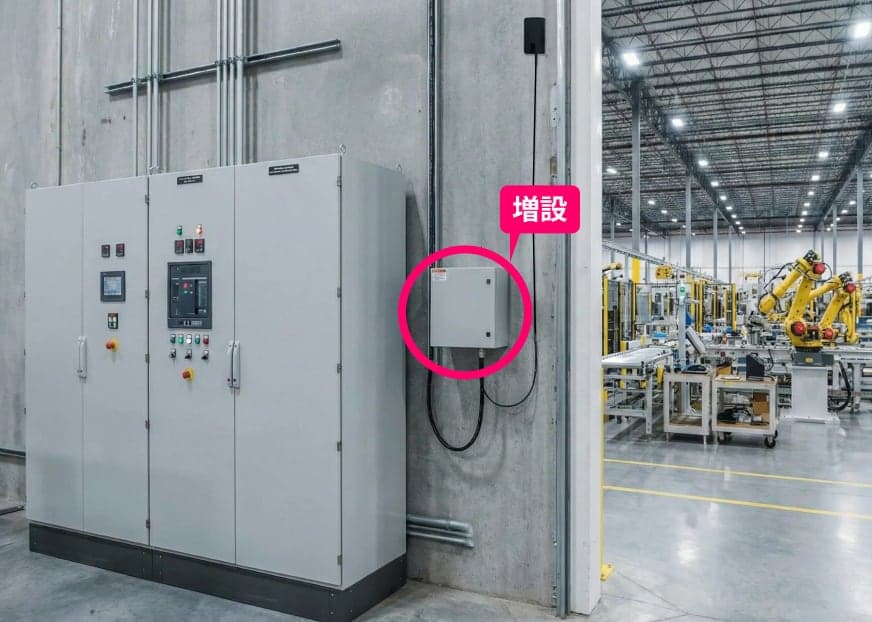

FieldMagic設置例
FieldMagicユニットとマグネットスイッチを搭載した操作盤を製作し、既存の制御盤へ増設します。
施工に関する注意事項
本機器の設置および配線などの電気工事は、関連法令に基づき、必ず有資格者が実施してください。
よくある質問
遠隔ブレーカーやマグネットスイッチを用いた盤構成により、AC200Vの制御に対応します。高電圧を扱う際は、必ず安全に配慮して操作・作業してください。
各製品は防水仕様ではないため、屋外に設置する場合は防水筐体や電源を適切に確保してください。なお、LoRa無線は屋外でも利用可能です。
可能です。既存の制御盤・操作盤にFieldMagicを後付けしてご利用いただけます。盤内スペース／電源条件／回路構成により施工内容が変わるため、事前に現地条件をご確認ください。
ローカルネットワーク内でWeb画面にアクセスして運用するため、インターネット回線無しでご利用いただけます。
操作画面や設定画面はWEBブラウザを使用します。専用のアプリケーションをインストールする必要はありません。
子機の登録台数は上限はありません。ただし台数×通信頻度が増えると遅延・混線の恐れがあります。目安：1分毎なら60台以下、10分毎なら600台以下推奨（条件により調整いただけます）。
弊社または代理店から、お見積の上、販売いたします。
920MHz帯の特定小電力無線（LoRa）を使用するため、無線局免許は不要です。電波法の範囲でご利用いただくため、アンテナは指定品をご使用ください。
